Блочно-модульные котельные на СУГ: автономное теплоснабжение предприятий без магистрального газа

Отсутствие магистрального природного газа не означает, что предприятию придётся отказываться от современной газовой котельной. В тех случаях, когда подключение к газораспределительным сетям невозможно, требует значительных затрат или затягивается на неопределённый срок, источником топлива может стать сжиженный углеводородный газ — СУГ.

Компания «Гольфстрим» проектирует и строит не только традиционные газовые блочно-модульные котельные, но и паровые и водогрейные котельные на СУГ. Такие объекты обеспечивают автономное теплоснабжение, горячее водоснабжение или производство технологического пара для предприятий, расположенных вдали от магистральных газопроводов.

Что такое котельная на СУГ

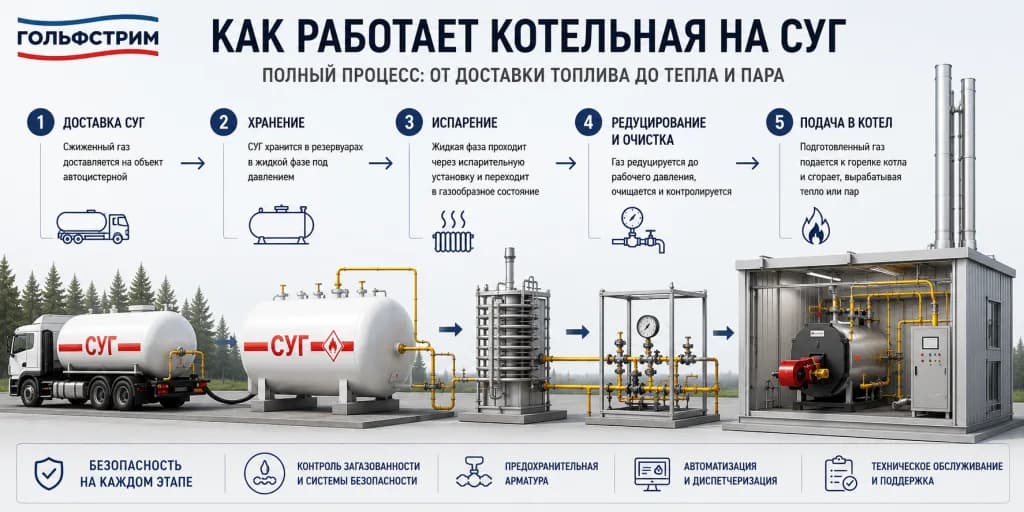

СУГ — это сжиженный углеводородный газ, основу которого составляет пропан-бутановая смесь. Топливо доставляется на объект автомобильными газовозами и хранится в специальных резервуарах в жидкой фазе.

Перед подачей к горелкам СУГ проходит подготовку: переводится в газообразное состояние, редуцируется до требуемого давления, учитывается и поступает в газовое оборудование котельной.

С точки зрения потребителя котельная на СУГ выполняет те же задачи, что и объект на природном газе:

• отапливает производственные и складские здания;
• обеспечивает предприятие горячей водой;
• вырабатывает насыщенный пар для технологических процессов;
• поддерживает заданные параметры автоматически;
• передаёт сведения о работе оборудования в систему диспетчеризации.

Когда предприятию нужна блочно-модульная котельная на СУГ

Основная причина выбора СУГ — отсутствие доступного магистрального газа. Однако это не единственный сценарий применения.

Блочно-модульная котельная на сжиженном газе может быть эффективным решением, если:

• объект расположен вдали от газораспределительных сетей;
• стоимость подключения к магистральному газу слишком высока;
• срок подключения не соответствует графику запуска предприятия;
• производству необходимо начать работу до завершения газификации;
• СУГ планируется использовать как резервное топливо;
• требуется автономный источник технологического пара;
• в перспективе предусмотрен переход на природный газ.

Для бизнеса главным преимуществом такого решения становится возможность не привязывать запуск производства к срокам строительства внешнего газопровода.

Паровые и водогрейные котельные на СУГ

Компания «Гольфстрим» реализует два основных типа блочно-модульных котельных на сжиженном углеводородном газе.

Водогрейные котельные

Водогрейная котельная нагревает теплоноситель, который используется для отопления, вентиляции и горячего водоснабжения. Такие объекты подходят для складов, логистических комплексов, промышленных зданий, гостиниц, административных и социальных объектов.

Паровые котельные

Паровая котельная вырабатывает пар с заданными параметрами для производственных процессов. Пар может использоваться при изготовлении лекарственных препаратов, пищевой продукции, строительных материалов, в химическом производстве, при мойке, стерилизации, сушке и нагреве технологического оборудования.

Одним из примеров реализованных компанией «Гольфстрим» проектов является паровая блочно-модульная котельная для производственной площадки компании «Авексима» в Анжеро-Судженске.

На этом объекте требовалось обеспечить предприятие технологическим паром при работе на СУГ. Проект подтвердил, что сжиженный газ может применяться не только для отопления небольших объектов, но и как полноценное топливо для промышленной паровой котельной.

Чем котельная на СУГ отличается от котельной на природном газе

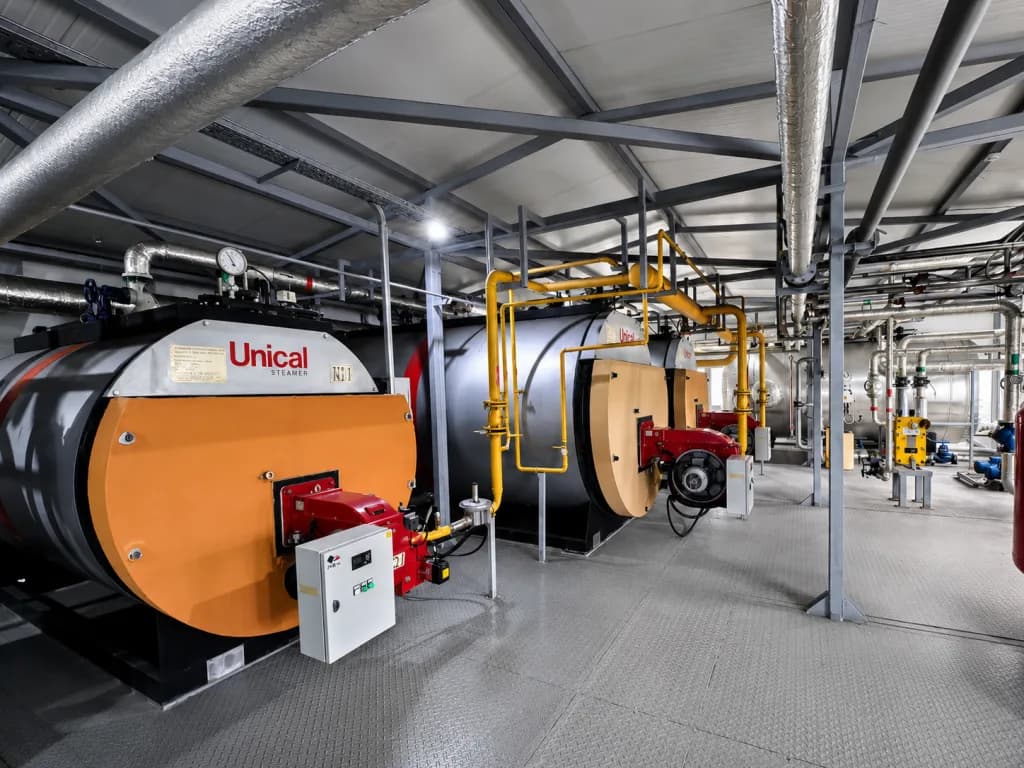

Основное оборудование внутри блок-модуля во многом аналогично оборудованию газовой котельной на природном газе. В составе объекта могут применяться:

• водогрейные или паровые котлы;
• газовые горелочные устройства;
• насосное оборудование;
• теплообменники;
• системы водоподготовки;
• дымоходы и газоходы;
• контрольно-измерительные приборы;
• шкафы автоматики и диспетчеризации;
• системы контроля загазованности и аварийного отключения.

Ключевое отличие заключается в наличии отдельного топливного хозяйства СУГ.

Что входит в топливное хозяйство СУГ

Конкретный состав оборудования определяется мощностью котельной, часовым и сезонным расходом топлива, условиями доставки и требуемым запасом автономной работы.

В состав топливного хозяйства могут входить:

• наземные или подземные резервуары для хранения СУГ;
• узел слива топлива из автомобильной цистерны;
• насосное оборудование;
• испарительная установка;
• газорегуляторная установка;
• предохранительная и запорная арматура;
• приборы контроля давления и температуры;
• узел учёта расхода газа;
• система контроля загазованности;
• автоматика безопасности;
• наружные и внутренние трубопроводы СУГ.

Испарительная установка необходима для стабильного перевода жидкой фазы топлива в паровую. Её производительность должна соответствовать максимальному расходу газа котельной, в том числе в зимний период.

Преимущества блочно-модульной котельной на СУГ

Автономность

Предприятие получает собственный источник тепла или пара и не зависит от наличия магистрального газопровода непосредственно на площадке.

Возможность быстрее запустить объект

Строительство котельной и топливного хозяйства можно вести параллельно с основными работами на предприятии, не ожидая завершения внешней газификации.

Высокая заводская готовность

Основное оборудование монтируется внутри блок-модулей на производственной площадке. На объекте выполняются установка модулей, подключение наружных сетей, монтаж топливного хозяйства и пусконаладочные работы.

Автоматизированная работа

Современная автоматика контролирует работу котлов, горелок, насосов, испарительной установки и систем безопасности. Информация о состоянии объекта может передаваться удалённому диспетчеру.

Возможность перехода на природный газ

Если в дальнейшем к предприятию будет подведён магистральный газ, техническое решение можно заранее разработать с учётом последующего перевода оборудования на другой вид газового топлива.

Применение в качестве резервного топлива

СУГ может рассматриваться не только как основной, но и как резервный источник топлива, если непрерывность теплоснабжения или выработки пара критична для производственного процесса.

Что необходимо учитывать при проектировании

Проектирование котельной на СУГ требует комплексного подхода. Недостаточно подобрать только котлы и горелки — необходимо согласовать работу всего топливного и тепломеханического оборудования.

Инженеры учитывают:

• расчётную тепловую мощность или паропроизводительность;
• максимальный и минимальный часовой расход газа;
• состав и сезонные характеристики СУГ;
• необходимый запас топлива;
• периодичность поставок;
• производительность испарительной установки;
• расстояние между резервуарами, котельной и другими объектами;
• требования взрывопожарной и промышленной безопасности;
• возможность резервирования оборудования;
• перспективу перехода на природный газ;
• условия дальнейшего технического обслуживания.

Ошибки при расчёте топливного хозяйства могут привести к нестабильному давлению газа, недостаточной производительности испарителей и ограничениям мощности котельной в период максимальных нагрузок.

Экспертное мнение

Почему проект стоит поручить одному подрядчику

При разделении проекта между несколькими организациями часто возникает проблема разграничения ответственности. Одна компания проектирует котельную, другая поставляет резервуары, третья монтирует испарители, а четвёртая занимается автоматикой.

Комплексная реализация позволяет увязать в одном проекте:

• тепломеханическую схему котельной;
• топливное хозяйство СУГ;
• газоснабжение;
• электроснабжение;
• автоматизацию и диспетчеризацию;
• системы безопасности;
• монтаж и пусконаладочные работы.

Компания «Гольфстрим» выполняет полный цикл работ: от анализа исходных данных и проектирования до производства блок-модулей, поставки оборудования, монтажа, пусконаладки и дальнейшего сервисного сопровождения.

Какие данные нужны для предварительного расчёта

Чтобы подготовить техническое решение и определить ориентировочную стоимость котельной на СУГ, необходимы:

• назначение объекта;
• требуемая тепловая мощность или паропроизводительность;
• параметры необходимого пара;
• режим работы предприятия;
• место размещения объекта;
• планируемый вид топлива — основной или резервный;
• необходимый запас автономной работы;
• информация о перспективах подключения природного газа;
• желаемые сроки ввода котельной в эксплуатацию.

Заключение

Блочно-модульная котельная на СУГ позволяет обеспечить предприятие теплом или технологическим паром даже там, где магистральный природный газ недоступен. При грамотном проектировании такой объект становится полноценным автоматизированным источником энергоснабжения, а не временной заменой традиционной газовой котельной.

Компания «Гольфстрим» проектирует и строит водогрейные и паровые блочно-модульные котельные на природном и сжиженном газе по всей России.

Для подготовки предварительного технического решения специалисты компании проанализируют потребности предприятия, рассчитают мощность или паропроизводительность, определят состав топливного хозяйства и предложат оптимальную комплектацию объекта.
