При нагреве котельной давление резко растёт, предохранительный клапан сбрасывает воду, а после остывания включается подпитка. Одна из возможных причин — расширительный бак, который не компенсирует изменение объёма теплоносителя. Проверки могут потребовать его настройка, мембрана, вместимость или подключение к контуру.
Расширительный бак в котельной принимает дополнительный объём воды при нагреве и возвращает его при охлаждении. От правильного подбора и настройки зависит, останется ли давление в предусмотренных проектом пределах.
В котельных «Гольфстрим» расширительные баки Flamco применяются на котловых и сетевых контурах. Разберём, почему для этих контуров нужны отдельные расчёты, какое давление проверяют при обслуживании и какие признаки требуют диагностики.
В статье рассматриваем мембранные баки с газовой подушкой. Конкретные параметры и порядок работ определяют по проекту и документации установленной серии Flamco.
Для чего нужен расширительный бак в закрытом контуре
Вода при нагреве увеличивается в объёме. В закрытом контуре с ограниченной возможностью расширения это приводит к росту давления.

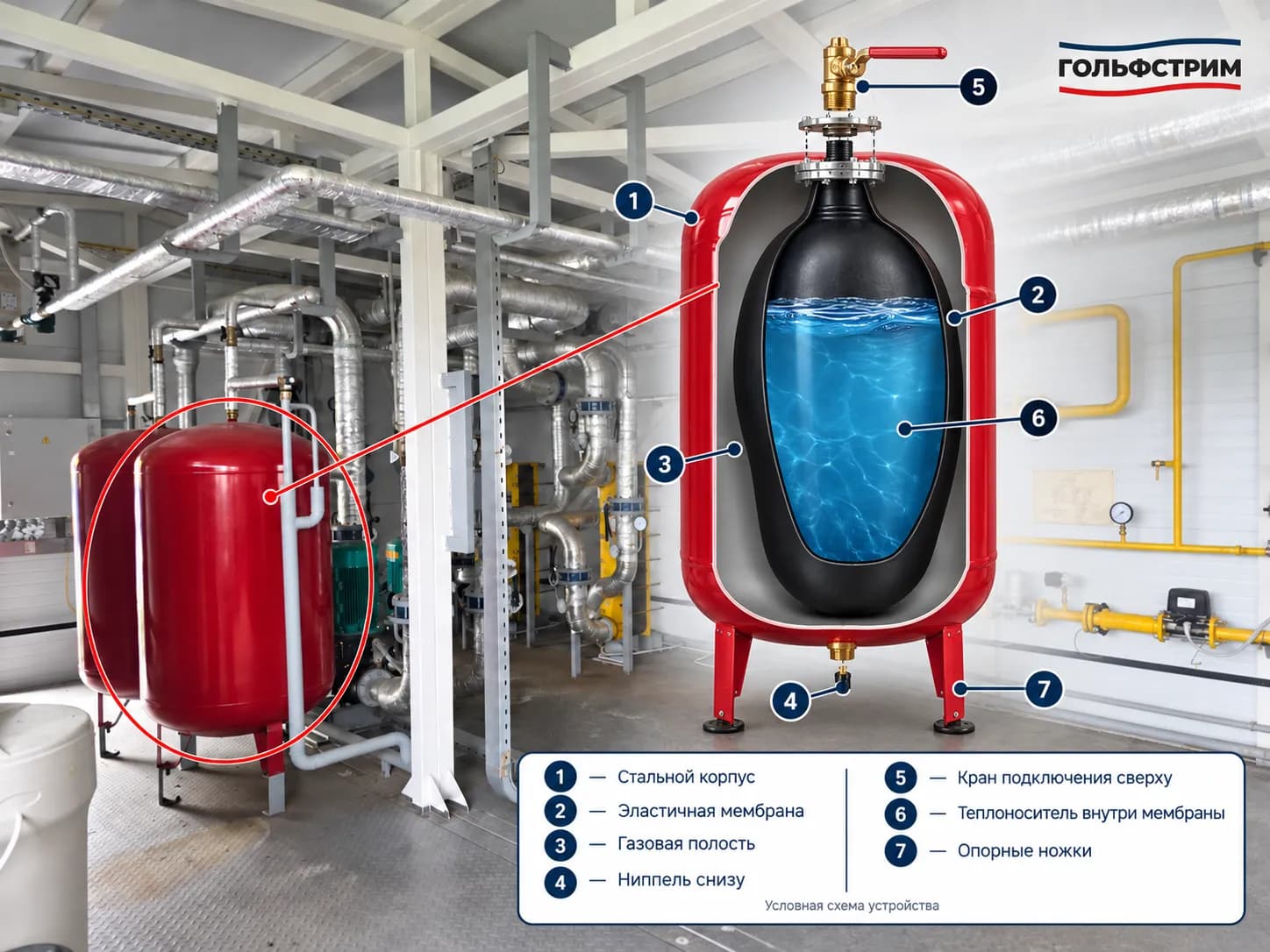

В мембранном баке водяная и газовая полости разделены эластичной мембраной. Когда теплоноситель нагревается, часть воды поступает в бак и сжимает газовую подушку. При охлаждении газ расширяется и вытесняет воду обратно в систему.
Так бак помогает удерживать давление в рабочем диапазоне. Предохранительный клапан при этом сохраняет самостоятельную функцию защиты от недопустимого повышения давления. Исправный расширительный бак не заменяет этот клапан и другие предусмотренные защиты.

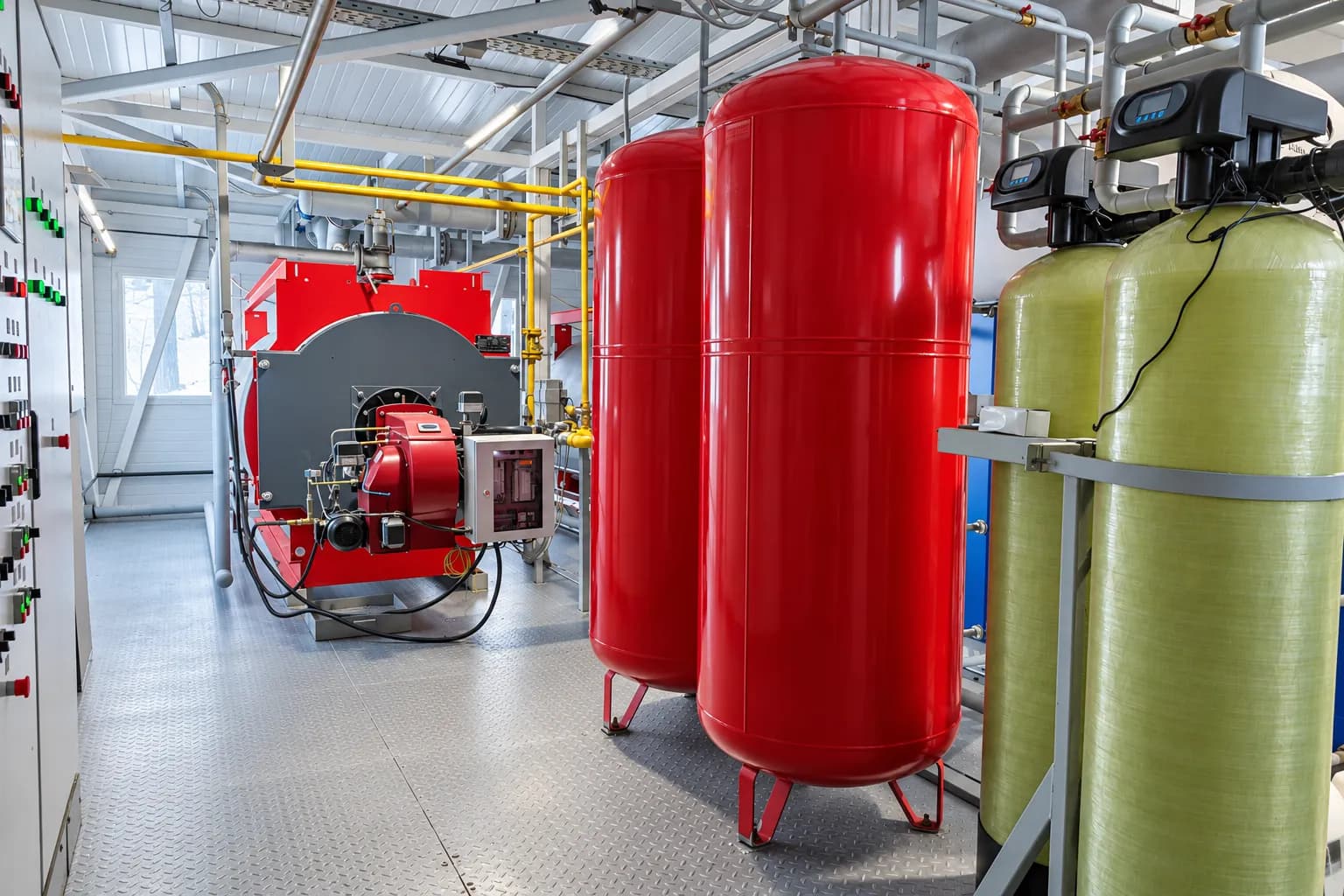

Почему баки устанавливают на котловом и сетевом контурах
В БМК с независимой схемой присоединения котловой и сетевой контуры разделены теплообменниками. Между ними передаётся тепло, а вода при исправном оборудовании не смешивается.
- Котловой контур включает водяной объём котлов, обвязки и соответствующей стороны теплообменников.
- Сетевой контур включает свою сторону теплообменников, трубопроводы и подключённые элементы сети до следующих границ гидравлического разделения.
В каждом закрытом контуре вода расширяется самостоятельно. Бак котлового контура не может принять дополнительный объём воды из сетевого через разделяющий их теплообменник. Поэтому каждому требуется собственное решение для компенсации расширения и поддержания давления.
Параметры подбирают отдельно:
- по объёму теплоносителя именно этого контура;
- по его температурному режиму;
- по высоте системы относительно точки подключения бака;
- по допустимым давлениям оборудования;
- по расположению насосов и настройкам защит.
Высота отапливаемого здания влияет на соответствующий сетевой контур. Переносить её в расчёт отделённого теплообменником котлового контура без анализа схемы неправильно.
Гидрострелка и разделительный теплообменник выполняют разные задачи. Обычная гидрострелка обеспечивает гидравлическую развязку расходов, сохраняя сообщение воды между присоединёнными частями системы. Количество баков и их размещение определяют по фактической схеме.
Как подбирают объём расширительного бака
Мощность котельной — только часть исходных данных. У двух объектов одинаковой мощности могут существенно отличаться длина тепловых сетей, водяной объём оборудования и температурный режим.
Для подбора нужны:
- Объём теплоносителя. Учитывают оборудование и трубопроводы, гидравлически связанные с конкретным баком.
- Температуры заполнения и работы. По ним определяют увеличение объёма теплоносителя.
- Состав жидкости. Для воды и раствора гликоля расчётные свойства различаются.
- Диапазон давлений. Учитывают предварительный заряд газа, давление заполнения и допустимое конечное давление.
- Расчётный запас воды. Его предусматривают по принятой методике подбора.
- Характеристики модели. Проверяют допустимые давление, температуру и полезную вместимость.
Номинальный объём и полезная вместимость
Цифра в литрах на маркировке обозначает номинальный объём бака. Часть этого пространства занимает газовая подушка, поэтому количество принимаемой воды зависит от соотношения давлений и конструкции изделия.
Простой пример показывает разницу. Допустим, в контуре находится 1 000 литров воды, а расчётное увеличение её объёма составляет 3%:
1 000 × 0,03 = 30 литров.
Это дополнительный объём воды, который нужно принять при нагреве. Номинальный объём бака должен учитывать также газовую подушку, запас воды и допустимые давления. Полученное число 30 литров само по себе не является размером подходящего бака.
Исходные данные примера условные. Для объекта коэффициент расширения определяют по фактическим температурам и составу теплоносителя. Подбор Flamco можно проверить в программе FlexCalc (откроется в новой вкладке), используя исходные данные проекта.

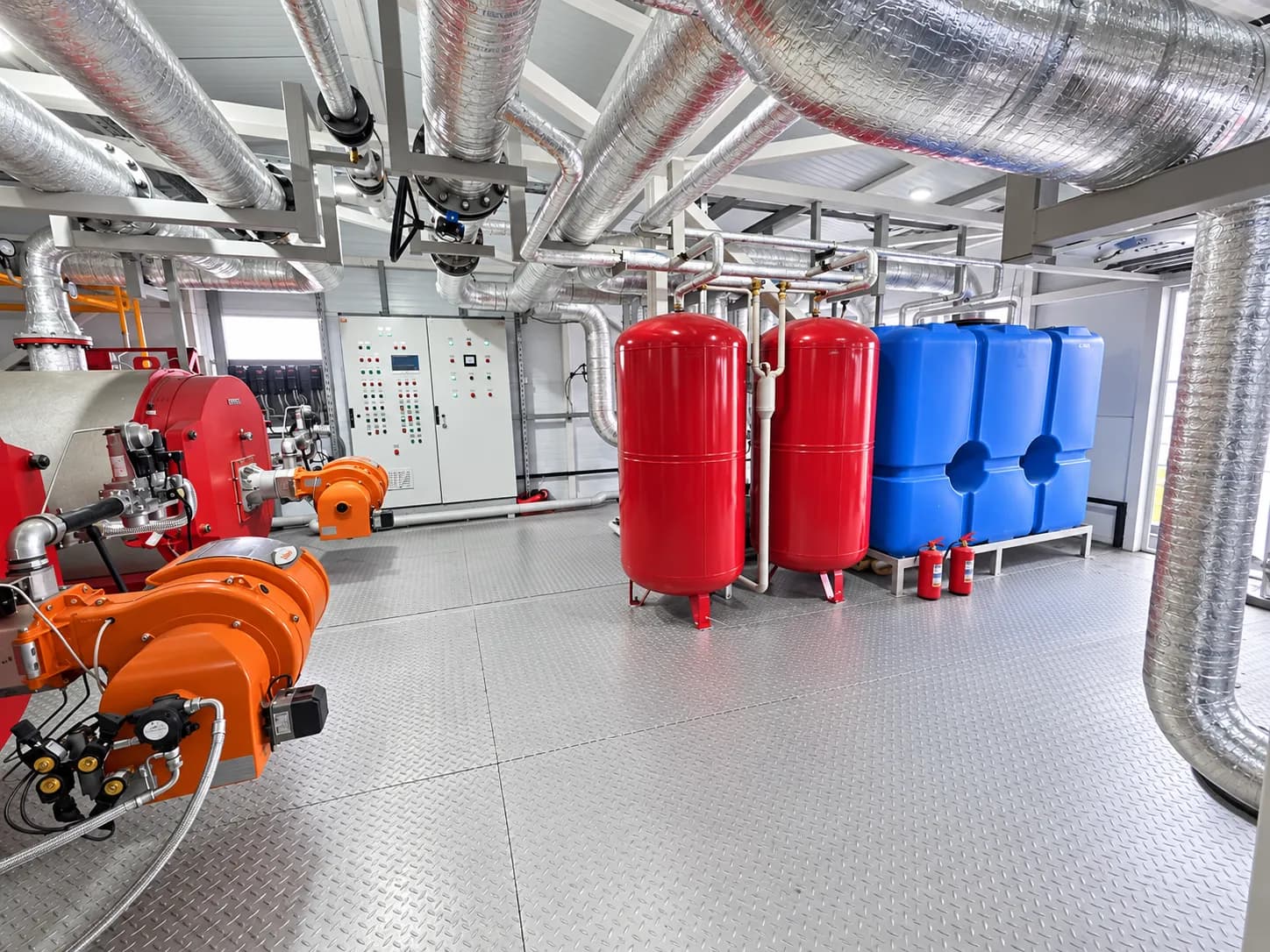

Какое давление должно быть в расширительном баке
При наладке различают несколько величин:
- Предварительное давление газа p0. Характеризует заряд газовой полости в условиях проверки, предусмотренных изготовителем.
- Давление заполнения холодного контура. Устанавливается при подготовке системы к работе и должно обеспечивать необходимые условия во всех её точках.
- Давление в нагретом контуре. Изменяется по мере расширения воды и должно оставаться в допустимом диапазоне.
- Уставка предохранительного клапана. Задаёт условия его срабатывания и согласуется с характеристиками защищаемого оборудования.
Заводской заряд бака проверяют на соответствие проекту. Он не обязательно подходит для конкретной котельной без корректировки.
При выборе p0 учитывают статическую высоту, необходимый запас давления и гидравлические условия в точке подключения. Один метр водяного столба соответствует приблизительно 0,1 бар, но расчёт настройки этим пересчётом не ограничивается.
Слишком высокий предварительный заряд может привести к тому, что бак начнёт принимать воду только при чрезмерном для выбранного режима давлении. При слишком низком заряде значительную часть вместимости вода может занять уже при холодном заполнении.
Одинаковая марка баков на котловом и сетевом контурах не означает одинаковые настройки. Для каждого контура значения должны быть обоснованы его расчётом.
Что важно при подключении баков Flamco
Точка подключения и положение насосов
Место присоединения влияет на распределение давления в системе. В руководствах Flexcon рассматривается подключение к обратной линии на всасывающей стороне насоса. Для конкретной БМК решение проверяют по проектной гидравлической схеме и документации изделия.
Присоединительная линия должна обеспечивать предусмотренный обмен водой между баком и контуром. Засорение, случайно закрытая арматура или препятствие обратному движению воды могут нарушить компенсацию расширения.
При обслуживании работу организуют так, чтобы действующий нагреваемый контур сохранял предусмотренную проектом компенсацию расширения. Положение сервисной арматуры после работ проверяют отдельно.
Температура мембраны
Допустимая температура корпуса и допустимая температура мембраны могут отличаться. Например, в руководстве Flamco Flexcon M указаны пределы 120 °C для корпуса и 70 °C для мембраны. Если максимальная температура в расширительной линии превышает 70 °C, это руководство предусматривает промежуточную ёмкость.
Это характеристика рассматриваемой серии, а не единое правило маркировки всех баков Flamco. Для установленного изделия проверяют его паспорт и фактические условия подключения, включая возможные переходные режимы.
Доступ для осмотра и ремонта
При размещении предусматривают доступ к маркировке, газовому вентилю, сливу и обслуживаемым соединениям. Для моделей со сменной мембраной требуется место для её извлечения.
Опоры и крепления рассчитывают с учётом массы заполненного бака. Возможность осмотреть корпус и выполнить обслуживание нужно сохранять после монтажа остальных трубопроводов и оборудования.

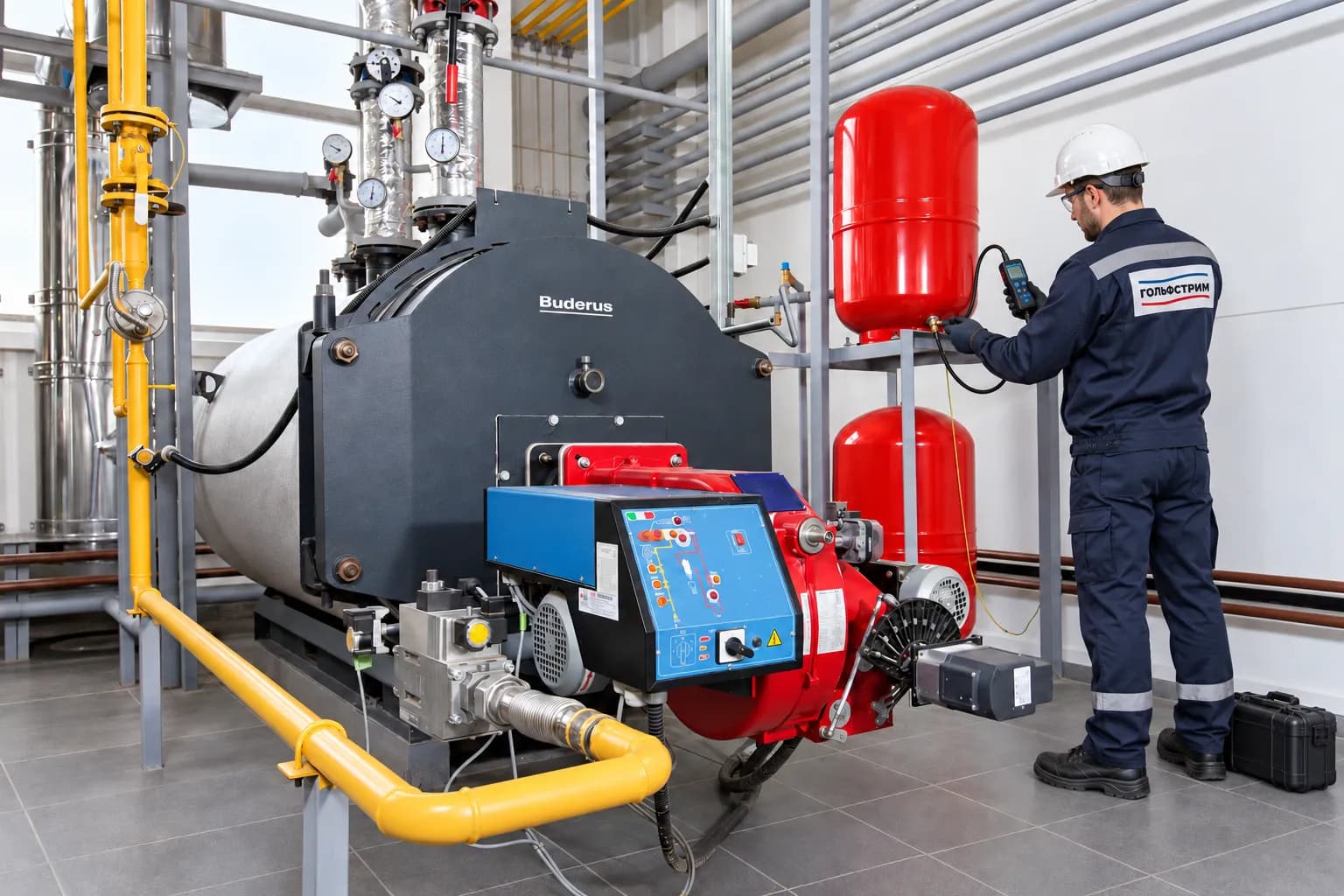

Как проверяют расширительный бак при обслуживании
Проверку проводят специалисты, знакомые с конкретной конструкцией и схемой котельной. Подготовка включает безопасное охлаждение, необходимые отключения и разгрузку водяной стороны по инструкции производителя.
Предварительное давление нельзя достоверно оценить обычным замером на баке, заполненном водой под рабочим давлением. Газовая подушка в этом состоянии уже сжата. В руководстве Flexcon M проверка её предварительного давления предусмотрена при снятом давлении с водяной стороны; для высоких давлений установлены дополнительные условия.
Состав обслуживания включает:
- осмотр корпуса, опор и соединений;
- проверку предварительного давления в предусмотренных условиях;
- проверку герметичности газовой полости и её арматуры;
- оценку состояния мембраны по методике соответствующей модели;
- проверку проходимости присоединительной линии;
- восстановление предусмотренных настроек и рабочего положения арматуры;
- контроль давления после заполнения и при изменении температуры.
Заправочную среду и требования к её качеству выбирают по документации серии. Проверка давления газа и механическое добавление воздуха без выяснения причины отклонений не заменяют диагностику.
В инструкции Flexcon изготовитель рекомендует ежегодную проверку квалифицированным персоналом. График конкретного объекта составляют с учётом паспорта установленного оборудования и применимых требований эксплуатации. При появлении отклонений диагностику проводят вне очереди.
Признаки, при которых нужно проверить бак
- Давление быстро растёт при нагреве. Проверяют вместимость, предварительный заряд и связь бака с контуром.
- Предохранительный клапан сбрасывает воду, затем включается подпитка. Возможна недостаточная компенсация расширения; одновременно проверяют клапан и настройки поддержания давления.
- После остывания давление заметно падает. Нужно сопоставить изменение температуры, возможные сбросы воды, утечки и состояние бака.
- После корректировки заряда проблема возвращается. Проверяют герметичность газового вентиля, состояние мембраны и остальные возможные причины потери газа.
- После ремонта или подключения новых потребителей появились скачки давления. Повторно оценивают изменившийся объём системы, настройки и схему подключения.
Каждый из этих признаков требует проверки. По одному колебанию манометра нельзя достоверно установить разрыв мембраны или необходимость замены всего бака.
Частые пуски подпиточного насоса также оценивают вместе с фактическим расходом воды: на число включений могут влиять настройки управления.
Пример: нагрев, сброс воды и повторная подпитка
Рассмотрим условную БМК с разделёнными теплообменником контурами. В котловом контуре давление остаётся в допустимом диапазоне. В сетевом при нагреве оно достигает порога срабатывания предохранительного клапана, происходит сброс, а при охлаждении включается подпитка.
Для диагностики фиксируют:
- давление и температуру сетевого контура до нагрева и после него;
- моменты срабатывания клапана и включения подпитки;
- объём добавленной воды;
- параметры и подключение сетевого расширительного бака.
Далее проверяют расчётную вместимость, фактический газовый заряд, состояние мембраны и присоединительную линию. Также исключают самостоятельную неисправность клапана, утечки и ошибки управления подпиткой.
Работоспособный бак котлового контура не компенсирует этот дефект на другой стороне теплообменника. Изменять уставку предохранительного клапана для устранения таких сбросов без проектного обоснования недопустимо.
Что записать в акте обслуживания
Чтобы результаты можно было использовать при следующей проверке, фиксируют:
- контур, обозначение и место подключения бака;
- модель, номинальный объём и идентификационные данные;
- проектное и измеренное предварительное давление;
- условия выполнения замера;
- давление и температуру контура после восстановления работы;
- результаты проверки корпуса, мембраны, вентиля и соединений;
- выполненные работы и заменённые детали;
- выявленные ограничения и рекомендации.
Для группы баков данные записывают по каждому изделию. Общая запись «баки подкачаны» не позволяет оценить состояние отдельных ёмкостей и обоснованность настроек.
Ответы на частые вопросы
Можно ли поставить два бака вместо одного?
Такое решение возможно при расчётном подборе и правильном подключении. Нужно согласовать предварительные давления и обеспечить работу баков в предусмотренном диапазоне. Если их суммарный объём нужен для компенсации расширения, отключение одного уменьшает доступную вместимость — второй автоматически не становится полноценным резервом.
Можно ли заменить мембрану в баке Flamco?
Это зависит от серии и исполнения. Например, Flexcon M предусматривает заменяемую мембрану. Возможность ремонта другого бака проверяют по его документации. При повреждении корпуса или иных дефектах решение принимают по результатам осмотра.
Связано ли состояние бака с водоподготовкой?
Загрязнение и коррозионные отложения могут ухудшать состояние оборудования и проходимость соединительных линий. Контроль расширения и водно-химический режим рассматривают как отдельные задачи общей эксплуатации. О подготовке подпиточной воды рассказываем в статье «Водоподготовка в водогрейной котельной».
