Для детского учреждения стабильное отопление — часть ежедневной работы. Надёжность котельной зависит от состояния котлов, насосов, автоматики и качества воды, которая циркулирует внутри оборудования.

Водоподготовка для водогрейной котельной помогает ограничить образование накипи и снизить риск коррозии. Разберём её устройство на примере БМК-1500 производства «Гольфстрим» для детской психоневрологической больницы в селе Манжерок Республики Алтай — учреждения, ранее известного как Дом ребёнка.

Зачем котельной нужна водоподготовка

Прозрачная водопроводная вода может содержать растворённые соли и кислород. При нагреве и длительной циркуляции они способны влиять на состояние металлических поверхностей.

Соли жёсткости участвуют в образовании накипи. Отложения затрудняют передачу тепла от стенки котла к воде и могут приводить к локальному перегреву металла. Растворённый кислород способствует коррозии, а продукты коррозии загрязняют оборудование.

Поэтому химводоподготовку котельной подбирают по анализу исходной воды и требованиям установленного оборудования. Одинаковая мощность двух котельных ещё не означает, что им подойдёт одинаковая система подготовки воды.

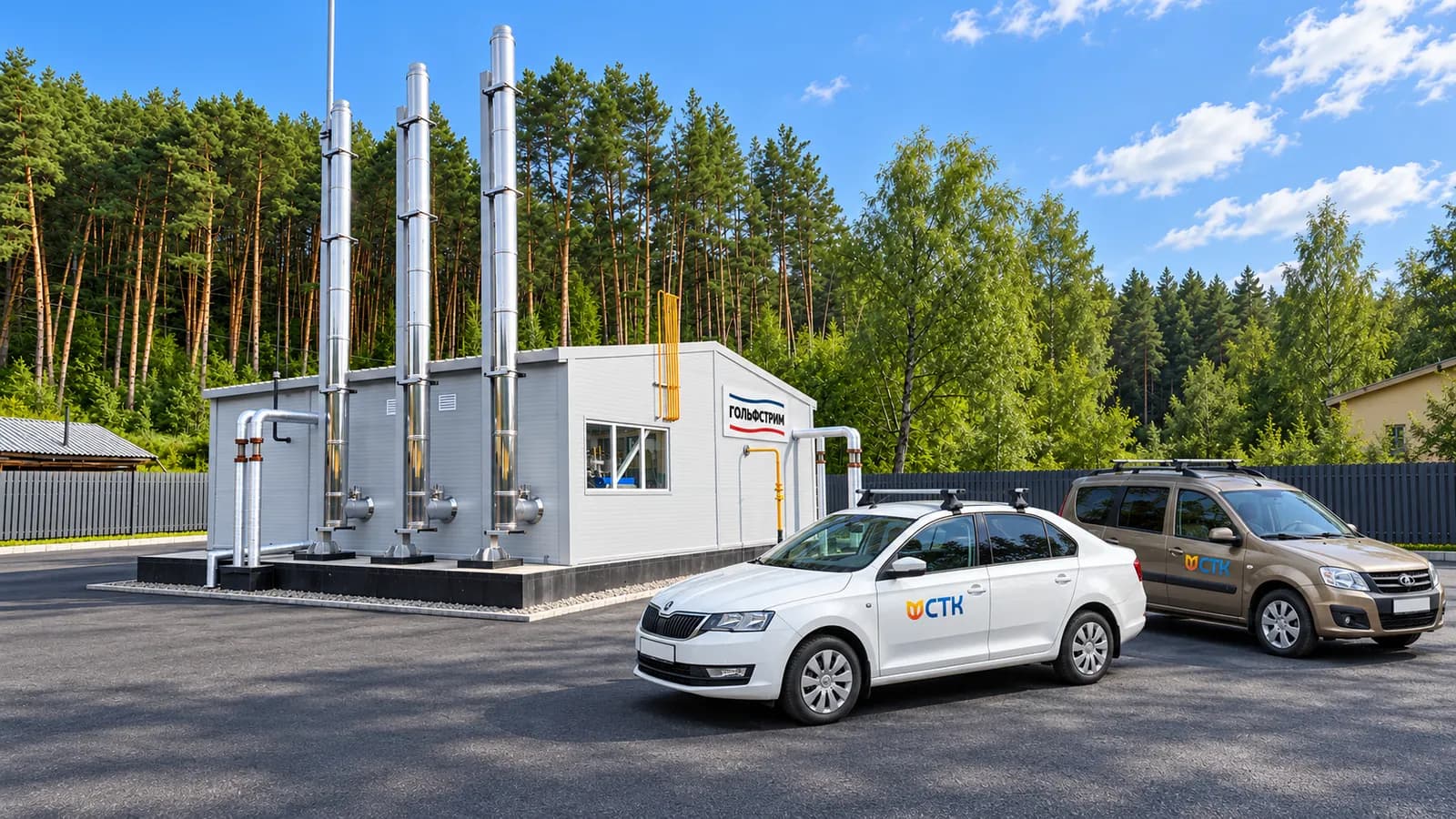

Котельная в Манжероке: основные характеристики

В рассматриваемой котельной предусмотрены отдельные котловой и сетевой контуры. Тепло передаётся между ними через пластинчатые теплообменники, без смешения теплоносителей при исправном оборудовании.

По паспорту БМК-1500 предусмотрены следующие технические решения:

  • Установленная тепловая мощность: 1,5 МВт.
  • Котлы: три водогрейных котла TITAN Prom 500 мощностью по 500 кВт каждый.
  • Температурный режим котлового контура: 95/70 °C.
  • Температурный режим сетевого контура: 85/60 °C.
  • Теплообменники сетевого контура: два пластинчатых разборных теплообменника.
  • Установка умягчения воды: автоматическая, периодического действия, производительностью 1,3 м³/ч.
  • Химическая обработка воды: комплекс дозирования реагента деаэрации DC SP6251.
  • Запас подготовленной воды: бак объёмом 1 м³.
  • Подпитка системы: два подпиточных насоса.

Разделение контуров позволяет организовать их гидравлические режимы независимо. При этом качество воды необходимо обеспечивать в обоих контурах: теплообменник тоже нуждается в защите от загрязнений и отложений.

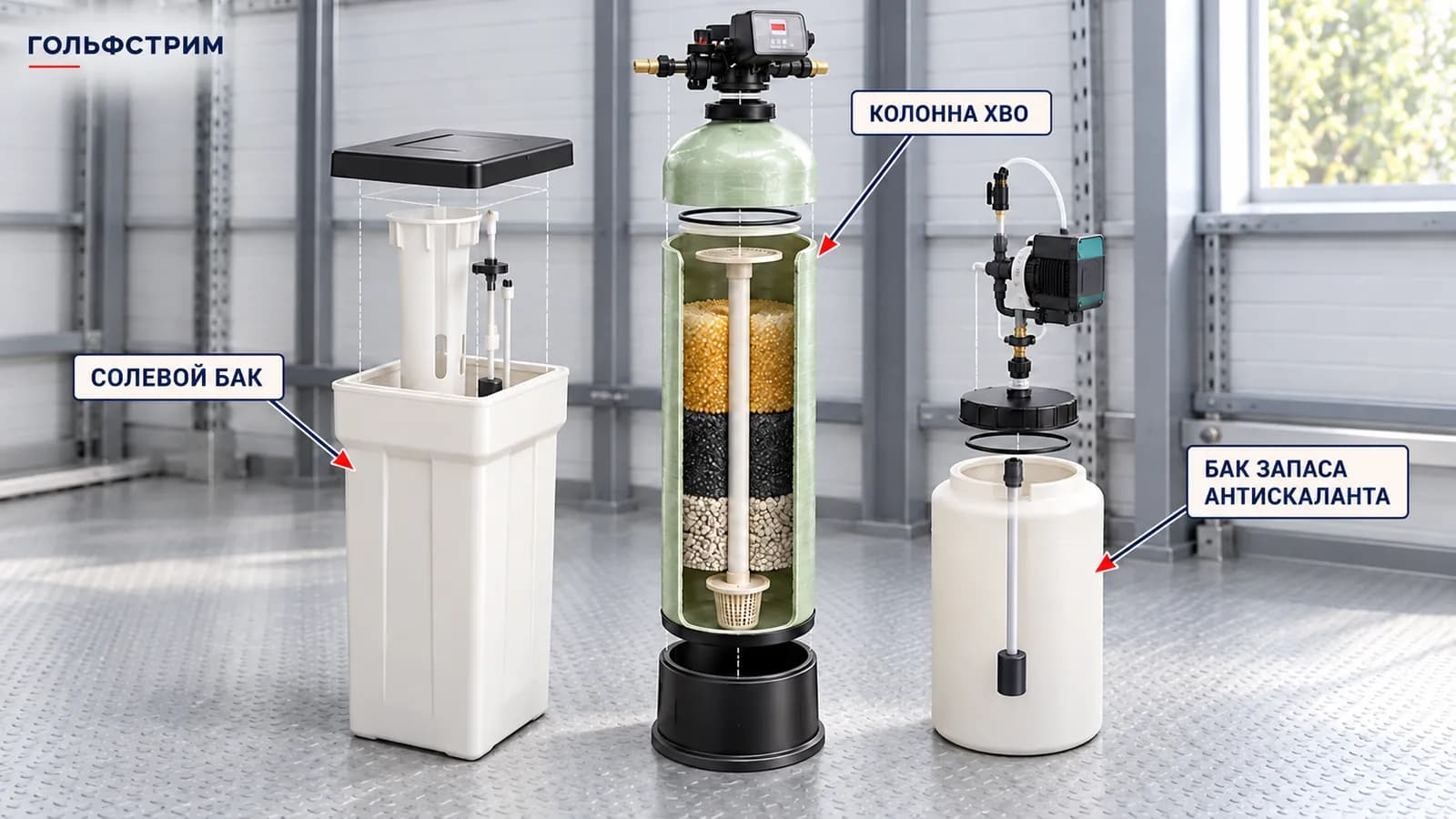

Как устроена водоподготовка БМК-1500

По тепловой схеме исходная вода поступает на установку умягчения. На линии подготовленной воды предусмотрено дозирование реагента, затем вода накапливается в баке. Подпиточные насосы подают её в котловой или сетевой контур по мере необходимости.

Умягчение: защита от накипи

В проекте предусмотрена автоматическая установка умягчения воды производительностью 1,3 м³/ч компании «Чистая вода».

При ионообменном умягчении ионы кальция и магния, определяющие жёсткость воды, заменяются ионами натрия. После исчерпания рабочего ресурса смолы проводится регенерация солевым раствором, затем промывка и возврат установки в рабочий режим.

Умягчение снижает содержание солей жёсткости, но не удаляет из воды все растворённые вещества. Поэтому его результат проверяют измерением остаточной жёсткости, а достаточность всей схемы — по требованиям к воде конкретной котельной.

Дозирование реагента: снижение риска кислородной коррозии

В составе БМК-1500 указан комплекс дозирования реагента деаэрации DC SP6251. Он предназначен для подачи химического реагента, связывающего растворённый кислород.

Умягчение и химическая деаэрация решают разные задачи. Первая ступень работает с жёсткостью, вторая — с кислородом. Подходящий реагент, его дозу и условия применения определяют по характеристикам воды, оборудования и инструкции производителя реагента.

Бак: запас воды для подпитки

Бак химически очищенной воды объёмом 1 м³ создаёт запас для системы подпитки. Для установки периодического действия такой запас помогает обеспечить подачу подготовленной воды во время регенерации.

Достаточность запаса зависит от полезного объёма бака, фактической потребности в подпитке и продолжительности восстановления установки. Сам по себе объём 1 м³ не задаёт гарантированное время автономной работы котельной.

Подпиточные насосы: поддержание давления

В паспорте предусмотрены два подпиточных насоса и автоматическая подпитка котлового и сетевого контуров при снижении давления.

Производительность водоподготовки 1,3 м³/ч относится к подготовке подпиточной воды. Циркуляционный расход через котлы и систему отопления — отдельная величина. Уже подготовленный теплоноситель многократно проходит по своему контуру.

Почему частая подпитка требует внимания

Вода для подпитки восполняет потери теплоносителя. Если её расход заметно вырос при сопоставимых условиях работы, важно установить причину.

Повышенная потребность в подпитке может быть связана с утечками, срабатыванием предохранительных клапанов, неисправностью расширительных баков или изменениями режима эксплуатации. Это увеличивает нагрузку на водоподготовку и расход её материалов.

Автоматическая подпитка помогает поддерживать давление, но не устраняет причину потери воды. Для обслуживающей организации важны одновременно показания приборов, фактический расход подпитки и состояние оборудования.

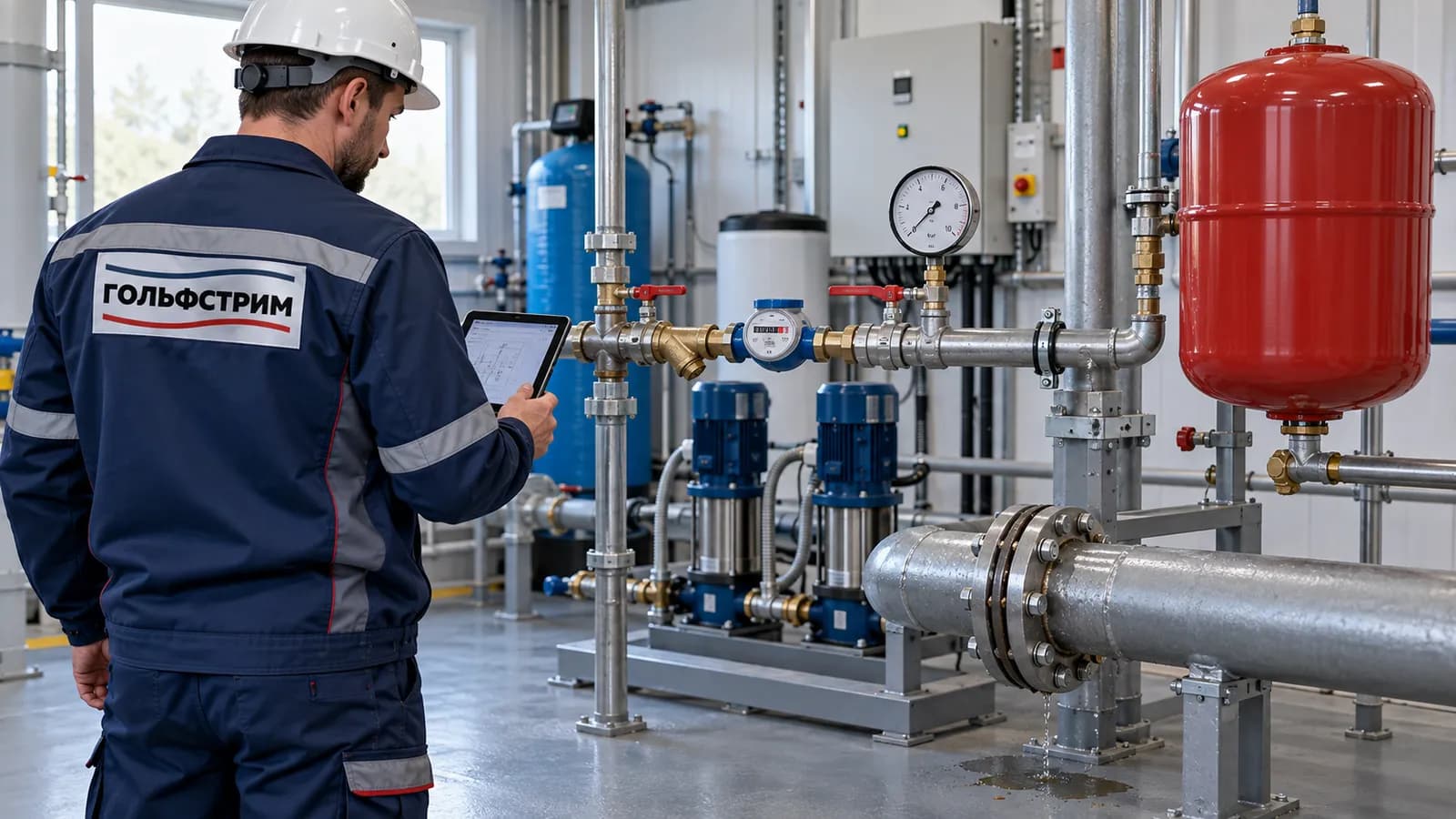

Что контролировать при эксплуатации

Автоматика управляет оборудованием, а качество обработки воды подтверждается лабораторными анализами и эксплуатационными проверками.

При эксплуатации системы водоподготовки необходимо контролировать:

  • Исходную воду — чтобы учитывать её фактический состав при настройке системы водоподготовки.

  • Остаточную жёсткость после умягчения — чтобы оценивать эффективность работы установки и своевременно выполнять регенерацию фильтров.

  • pH и электропроводность — чтобы контролировать соответствие подготовленной воды принятому водно-химическому режиму.

  • Показатели кислородного режима и химической обработки — чтобы оценивать эффективность мероприятий по защите оборудования и трубопроводов от коррозии.

  • Наличие соли и реагента — чтобы установка умягчения и система дозирования могли выполнять предусмотренные циклы обработки воды.

  • Уровень воды в баке и объём подпитки системы — чтобы контролировать запас подготовленной воды и своевременно замечать увеличение потерь теплоносителя.

Перечень контролируемых показателей, их допустимые значения и периодичность проверки определяются проектной документацией, принятым водно-химическим режимом и требованиями производителей оборудования.

Универсальной настройки водоподготовки «для любой котельной» не существует: параметры должны определяться с учётом качества исходной воды, схемы теплоснабжения и режима эксплуатации конкретного объекта.

Что это даёт социальному объекту

Для детского учреждения важна предсказуемая работа отопления в течение сезона. Правильно подобранная и обслуживаемая водоподготовка помогает сохранить поверхности нагрева и теплообменники в рабочем состоянии, снизить вероятность повреждений из-за отложений и коррозии.

В БМК-1500 эти задачи решаются совместно: умягчение, химическая обработка, запас подготовленной воды и автоматическая подпитка входят в общую инженерную схему. Результат зависит от корректной наладки и последующего контроля качества воды.

Частые вопросы о водоподготовке котельной

Можно ли использовать водопроводную воду без подготовки?

Решение принимают по результатам анализа воды и требованиям оборудования. Соответствие питьевым требованиям само по себе не подтверждает пригодность воды для заполнения и подпитки котельной.

Достаточно ли обычного механического фильтра?

Механический фильтр задерживает частицы в пределах своей тонкости фильтрации. Растворённые соли жёсткости и кислород требуют других методов обработки.

Нужна ли водоподготовка при замкнутой циркуляции?

Качество воды важно уже при первоначальном заполнении. Затем необходимо контролировать состояние теплоносителя и качество воды, поступающей на подпитку.
