Котёл уверенно запускается, но при включении второй горелки котельная уходит в аварию по давлению газа. Или после остановки котлов давление за регулятором начинает расти. В обоих случаях важно сопоставить показания приборов с режимом работы оборудования и найти причину отклонения.

Настройка регулятора давления газа включает выбор рабочего давления, согласование защит и проверку при изменении расхода. Результат оценивают по работе всей системы газоснабжения котельной.

На большинстве котельных «Гольфстрим» установлены регуляторы MADAS. Разберём задачи наладки на примере серии RG/2MB и покажем, что стоит проверить обслуживающей организации и заказчику работ.

Настройку и испытания газового оборудования выполняет подготовленный персонал по паспорту конкретного изделия и документации объекта. Эта статья поможет понять состав работ и оценить их результат.

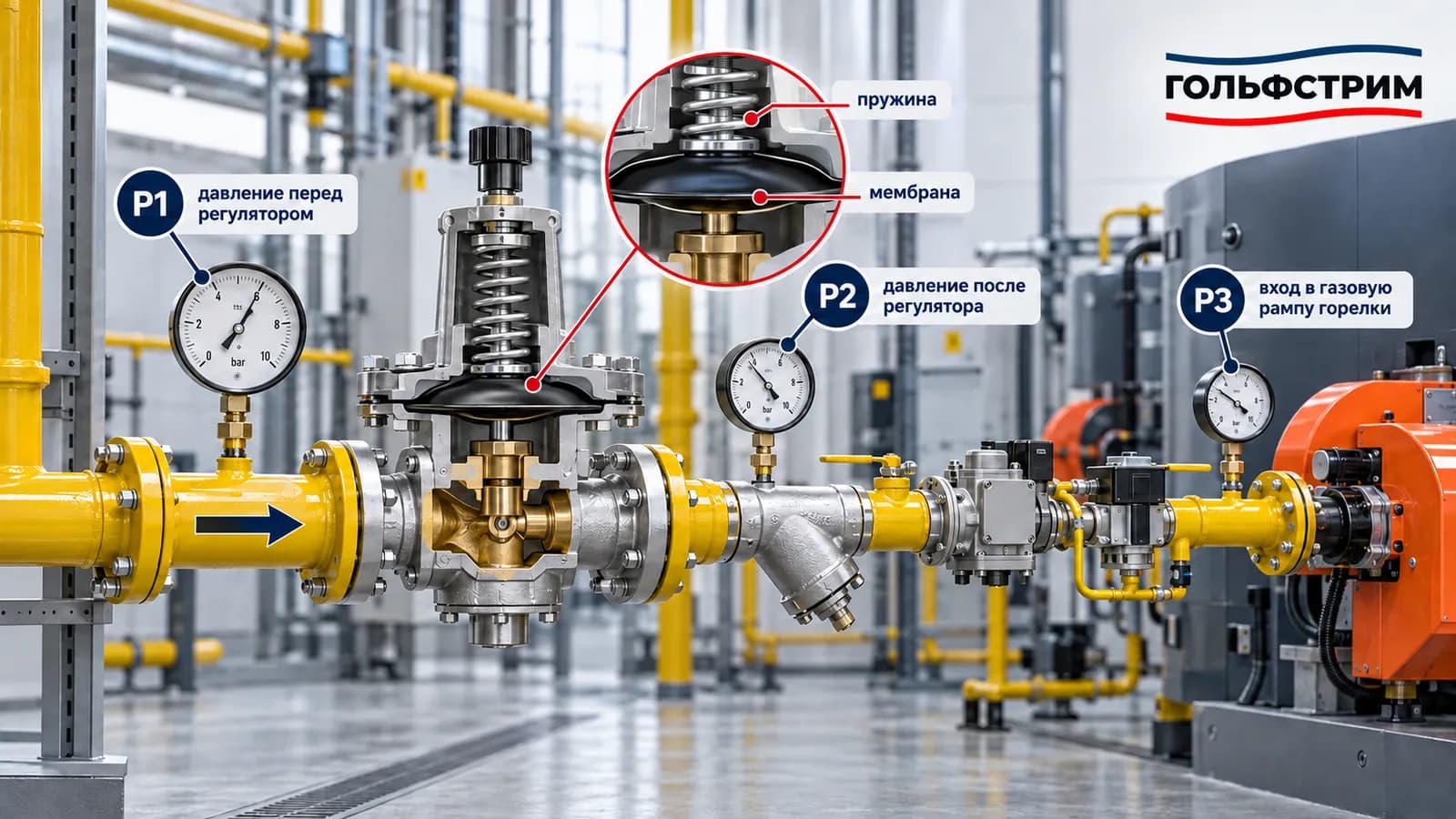

Как работает регулятор давления газа в котельной

Регулятор снижает входное давление и поддерживает выходное в пределах своих рабочих характеристик. В регуляторе прямого действия давление воздействует на мембрану, а пружина задаёт противодействующее усилие. При изменении расхода меняется положение регулирующего затвора.

Для диагностики разделяют три точки контроля:

P1 — давление перед регулятором. Показывает условия, в которых работает устройство.
P2 — давление после регулятора. Его сопоставляют с заданным значением и допустимыми отклонениями.
Давление на входе газовой рампы горелки. Между регулятором и этой точкой могут находиться трубопровод, фильтр и арматура, на которых возникают потери давления.

Обозначения в паспорте могут отличаться: например, выходное давление обозначают Pa. Перед измерениями уточняют схему и точки отбора.

Регулятор способен поддерживать требуемые параметры только при достаточном входном давлении и допустимом расходе. Если газоснабжение не обеспечивает нужный расход, изменение настройки само по себе проблему не устранит.

Почему недостаточно знать только марку MADAS

У одного производителя есть регуляторы разных серий и исполнений. Они отличаются диапазонами давления, пропускной способностью, пружинами, устройством защит и схемой подключения импульса.

Перед наладкой собирают исходные данные:

Полная маркировка и DN. Запись «регулятор Мадас» в заявке дополняют фотографией шильдика и обозначением исполнения.
Паспорт установленного изделия. Проверяют соответствие модели, конструкции и схемы подключения.
Диапазон установленной пружины. Нужное давление должно находиться в предусмотренном изготовителем диапазоне настройки.
Параметры газоснабжения. Уточняют доступное входное давление и расчётный расход котельной.
Состав защит. Выясняют, какие функции ПЗК и ПСК предусмотрены именно у этого устройства.
Данные горелок и газовых рамп. Нужны требования к давлению в определённых изготовителем точках контроля.

Например, FRG/2MB «Стандарт» и RG/2MB имеют отдельные руководства. Последовательность настройки, номера деталей и схемы одного изделия нельзя автоматически переносить на другое.

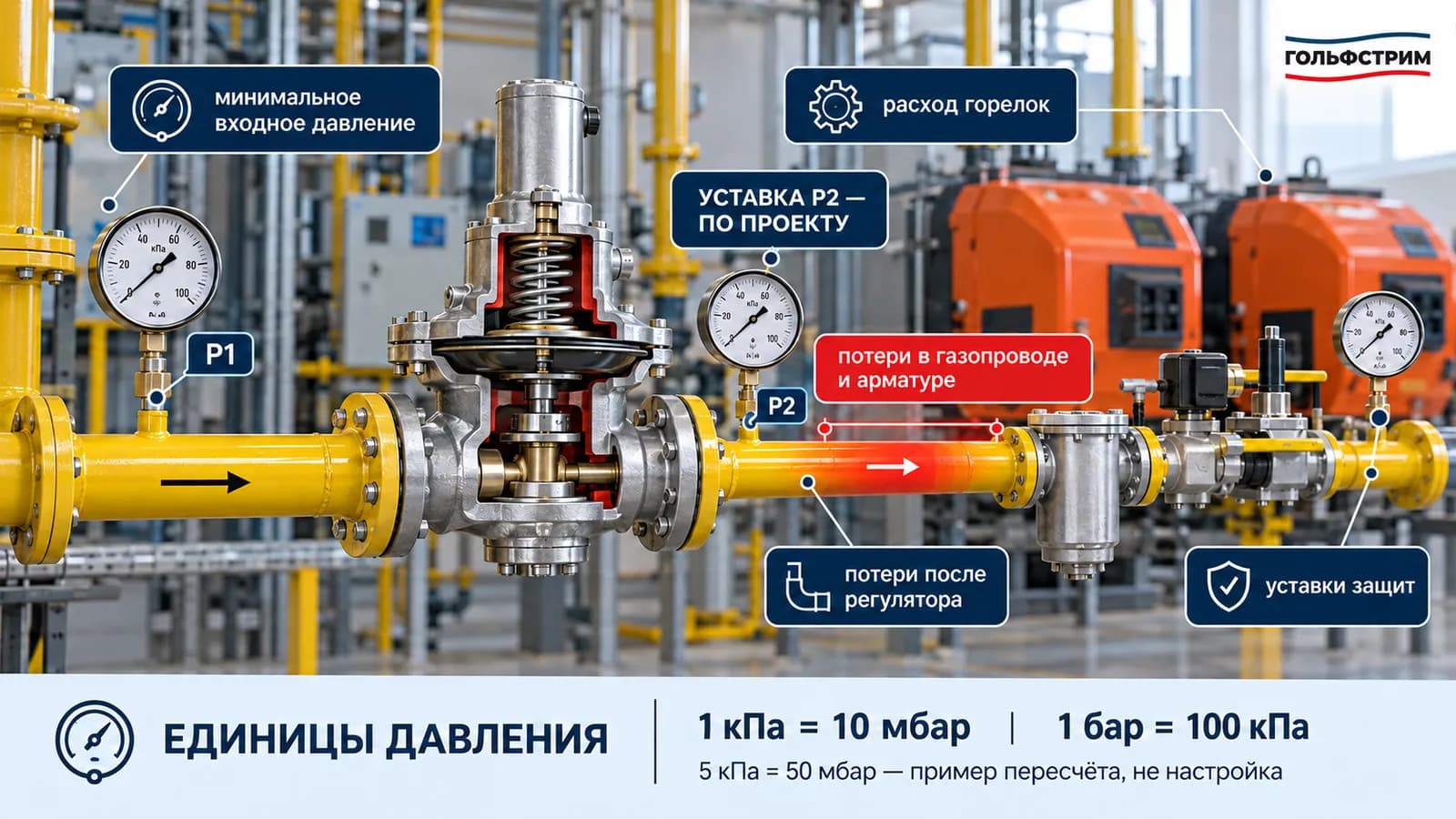

Какое давление выставлять на регуляторе MADAS

Универсального значения для всех блочно-модульных котельных нет. Рабочее давление определяют по проекту, характеристикам регулятора и требованиям установленного газоиспользующего оборудования.

При выборе настройки проверяют:

хватит ли давления у каждой горелки при расчётной нагрузке;
учтены ли потери в газопроводе и арматуре после регулятора;
останется ли давление в допустимых пределах при малом расходе и остановке потребителей;
обеспечивает ли выбранный регулятор нужный расход при минимальном расчётном входном давлении;
согласованы ли рабочий диапазон и уставки защит.

Одинаковый присоединительный диаметр не означает одинаковую пропускную способность. Регулятор оценивают по характеристикам изготовителя для конкретных входного и выходного давлений и допустимого отклонения P2.

Проверяйте единицы измерения: 1 кПа = 10 мбар, а 1 бар = 100 кПа. Например, 5 кПа и 50 мбар — одно давление. Это пример пересчёта, а не рекомендуемая настройка для котельной.

Что входит в настройку регулятора давления газа

Точную последовательность операций определяет руководство конкретного исполнения MADAS. Ниже — контрольные задачи, которые должны быть решены при наладке.

Проверка монтажа и исходного состояния

До изменения уставок проверяют соответствие монтажа схеме, направление потока, состояние фильтра и подключение импульсных линий, если они предусмотрены.

Отдельного внимания требуют дыхательные отверстия и отвод газа от сбросных устройств. Их состояние влияет на работу регулятора и безопасность установки. Замеченные нарушения устраняют по документации изделия и объекта.

Для уже работающей котельной полезно сохранить исходные показания: давление до и после регулятора, включённые котлы, их нагрузку и сообщения автоматики. Эти сведения помогут сравнить результат до и после работ.

Измерение давления в правильной точке

Для настройки нужен манометр с подходящими диапазоном и точностью, с действующей поверкой там, где она обязательна. Прибор должен позволять различать значимые для этой установки изменения давления.

У MADAS RG/2MB есть важная особенность. В рассматриваемом руководстве RB/RBC, пункт 10.4, для настройки указано измерение после регулятора на расстоянии не менее 5 × DN. Встроенный золотник отбора давления предназначен только для измерений при нулевом или очень малом расходе газа.

Поэтому доступный штуцер на корпусе не всегда подходит для оценки работы под нагрузкой. Точку измерения выбирают по паспорту установленного исполнения и схеме монтажа.

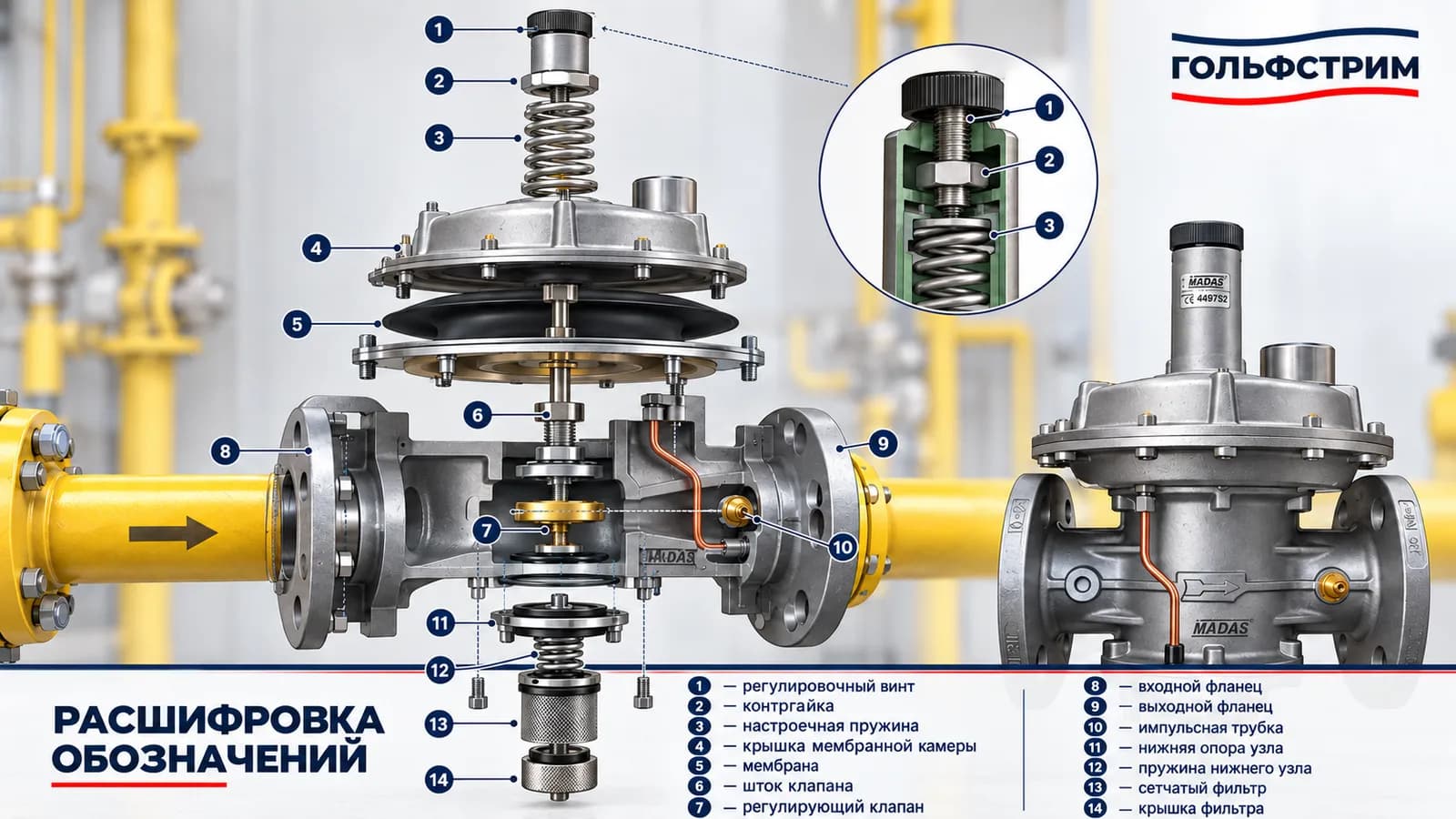

Установка рабочего давления

В том же руководстве RG/2MB настройка выходного давления предусмотрена на минимальном расходе. Его увеличение достигается завинчиванием соответствующего регулировочного винта с контролем показаний манометра.

Это не задаёт универсального числа оборотов: результат зависит от пружины, исходной настройки и условий работы. Назначение регулировочных элементов сверяют по чертежу конкретного изделия.

После установки рабочего значения предстоит проверить оборудование в остальных предусмотренных режимах. Именно эти измерения покажут, хватает ли диапазона регулирования для данной котельной.

Проверка ПЗК, ПСК и защит горелок

Устройства выполняют разные функции:

Регулирующий узел поддерживает рабочее давление.
ПЗК — предохранительно-запорный клапан прекращает подачу газа при достижении предусмотренного порога. Контроль верхнего и нижнего пределов зависит от исполнения.
ПСК — предохранительно-сбросной клапан при наличии в схеме отводит газ при повышении давления до своей уставки.
Реле давления в газовой рампе участвуют в защите горелки согласно её схеме управления.

Для согласования этих устройств учитывают допустимые давления оборудования, рабочие отклонения и переходные процессы. Проценты и числовые примеры из чужого паспорта не становятся уставками для другого объекта.

Работоспособность защит подтверждают испытаниями по предусмотренной методике с фиксацией фактических значений срабатывания. Одной записи «ПЗК настроен» для оценки результата недостаточно.

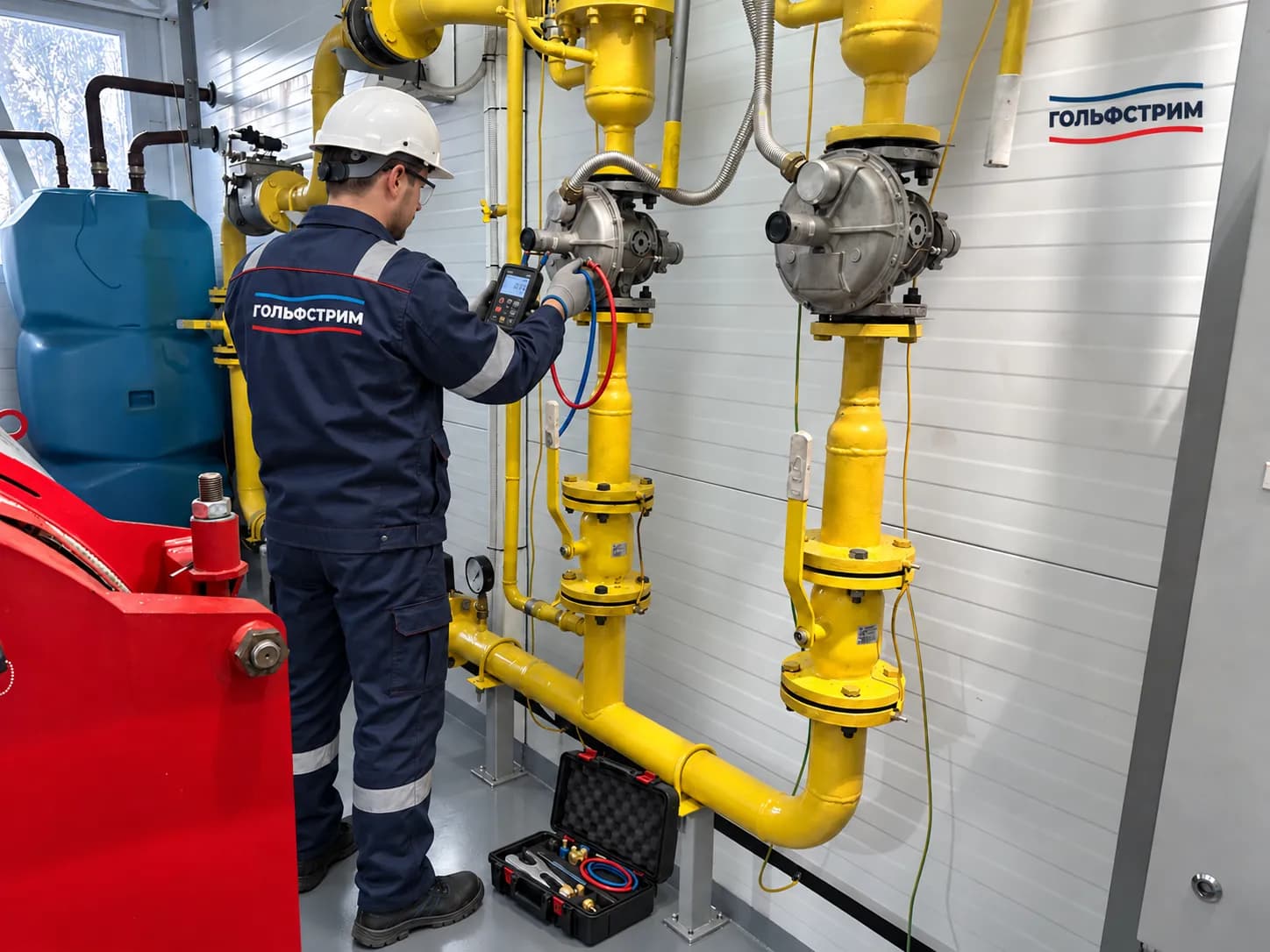

Проверка при изменении нагрузки

После настройки проверяют режимы, предусмотренные проектом и алгоритмом управления котельной:

запуск и работу одной горелки на малой нагрузке;
увеличение мощности работающего котла;
подключение следующего котла;
максимальный предусмотренный одновременный расход газа;
снижение нагрузки и остановку горелок.

Для каждого режима фиксируют давление и состав работающего оборудования. При наличии резерва учитывают предусмотренные проектом сочетания котлов: установленная мощность и допустимая одновременная нагрузка могут различаться.

Если при наладке не удалось создать расчётную нагрузку, это отражают в документах. Проверка на одном котле не подтверждает работу всей установки при максимальном расходе.

Пример: давление падает при запуске второго котла

Рассмотрим условную котельную с несколькими котлами. На одной работающей горелке давление соответствует заданному. При подключении второй появляется авария по недостаточному давлению газа.

Направление поиска зависит от результатов измерений:

Одновременно снижаются P1 и P2. Проверяют условия подачи газа и потери на участке до регулятора. Нужно выяснить, обеспечивается ли требуемое входное давление при выросшем расходе.
P1 остаётся достаточным, а P2 выходит ниже допустимого диапазона. Проверяют подбор и состояние регулятора, диапазон пружины, подключение импульса и соответствие расхода его характеристикам.
P2 соответствует требованиям, но давление у горелки недостаточно. Проверяют потери на участке после регулятора, состояние фильтра и арматуры, а также правильность выбранной точки измерения.

Такое разделение помогает локализовать причину. Повышение уставки без измерений способно создать избыточное давление на малой нагрузке, сохранив проблему при большом расходе.

Почему давление растёт после остановки горелок

У регулятора прямого действия давление при прекращении расхода может быть выше рабочего значения под нагрузкой. Это связано с закрытием регулирующего затвора. Допустимую величину оценивают по характеристикам конкретного изделия.

Проверка должна ответить на два вопроса:

стабилизируется ли давление в допустимых пределах;
продолжается ли рост после завершения переходного процесса.

Продолжающийся рост требует диагностики. Среди возможных причин — загрязнение или повреждение уплотняющих элементов затвора. Окончательный вывод делают после проверки оборудования.

Постоянный сброс через ПСК также требует выяснения причины. Изменять его уставку, чтобы скрыть рост давления, недопустимо.

Что делать, если срабатывает или не взводится ПЗК

Срабатывание ПЗК означает, что нужно проверить условия отключения и само устройство. Причиной может оказаться реальный выход давления за установленный предел, несогласованная настройка либо неисправность.

Для обслуживающей организации полезно зафиксировать:

какой режим предшествовал отключению: пуск, набор мощности или остановка;
какие котлы работали;
какие давления и сообщения автоматики удалось зарегистрировать;
повторялось ли событие при тех же условиях.

Если ПЗК MADAS не взводится, проверяют условия его возврата, настройки, подключение импульса и техническое состояние по паспорту. Повторные попытки взвода без выяснения причины, фиксация механизма в открытом положении и расширение уставок «чтобы не отключался» недопустимы.

При признаках утечки или загазованности персонал действует по аварийной инструкции объекта.

Что получить от подрядчика после наладки

Заказчику стоит заранее согласовать состав результатов работ. Для последующего обслуживания полезен протокол или акт с приложением измерений:

обозначение регулятора, DN и идентификационные данные;
сведения об установленной пружине и её диапазоне настройки;
основание для выбранного рабочего давления и уставок защит;
точки измерения и сведения о применённых приборах;
значения P1, P2 и давления у горелок с указанием нагрузки;
результаты проверки предусмотренных ПЗК, ПСК и связанных защит;
результаты предусмотренных проверок герметичности;
перечень устранённых неисправностей и заменённых деталей;
непроверенные режимы, выявленные ограничения и необходимые дальнейшие работы;
дата и сведения об исполнителе.

Запись «давление в норме» без указания места измерения и режима работы мало помогает при следующем отказе. Зафиксированные параметры позволяют сравнивать состояние оборудования после обслуживания, ремонта или изменения нагрузки.

Ответы на частые вопросы

Можно ли подобрать давление по мощности котельной?

Одной мощности недостаточно. Нужны характеристики горелок и регулятора, схема газоснабжения, расчётный расход и потери давления. У котельных одинаковой мощности эти параметры могут различаться.

Поможет ли настройка регулятора уменьшить расход газа?

Исправный регулятор обеспечивает необходимые условия для работы горелки. Экономичность оценивают с учётом режима горения, нагрузки, состояния котла и автоматики. Произвольное уменьшение давления не является способом экономии топлива. Подробнее — в статье «Расход газа котельной: как рассчитать потребление».

Нужно ли проверять горелку после изменения давления?

При изменении условий её газоснабжения проверяют соответствие требованиям изготовителя, устойчивость работы и необходимые параметры горения. Состав проверки определяет специалист по документации оборудования. О признаках неполадок рассказываем в материале о проверке газовой горелки в котельной.
