Котлы держат температуру, но сетевой контур перестал получать нужное количество тепла. Одна из возможных причин — загрязнение пластинчатого теплообменника. Отложения ухудшают передачу тепла, а засорение каналов затрудняет движение воды.
Теплообменник очищают двумя основными способами: циркуляцией моющего раствора без вскрытия пакета либо с разборкой и очисткой пластин. Выбор зависит от характера загрязнений, состояния аппарата и требований изготовителя.

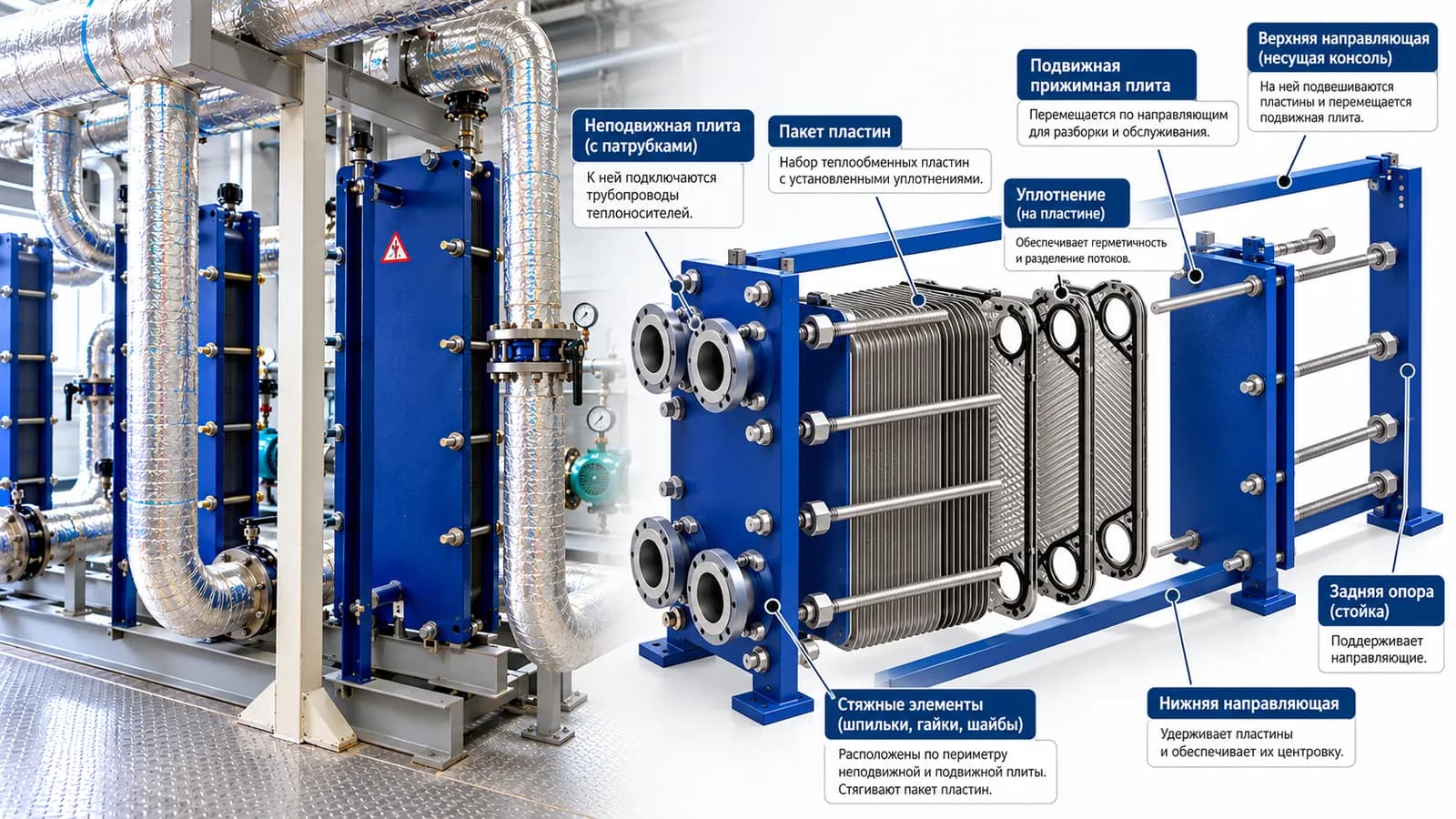

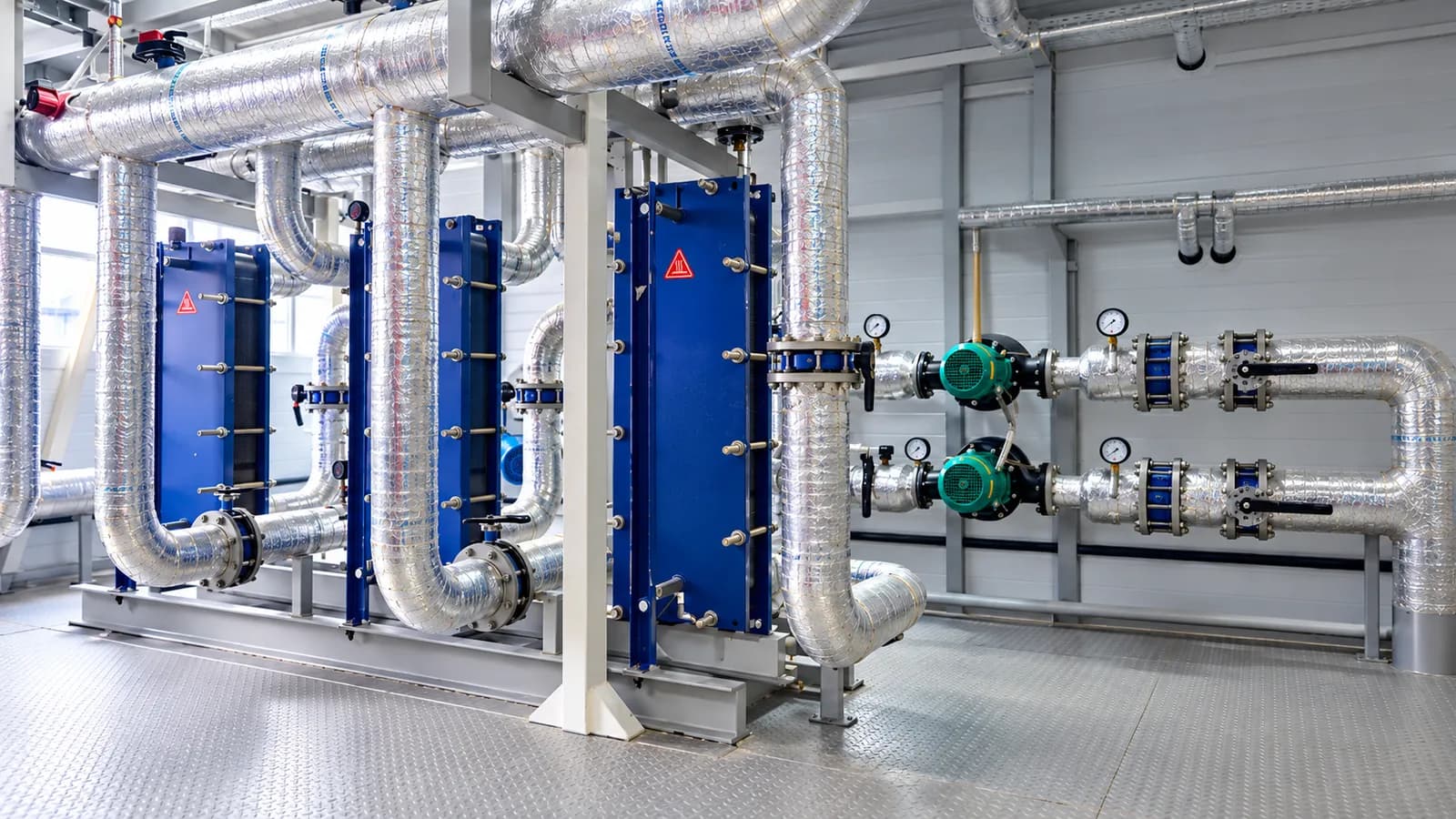

Разберём порядок обслуживания разборного пластинчатого теплообменника, который разделяет котловой и сетевой контуры водогрейной котельной. Для паяных, сварных и других конструкций действуют свои ограничения. Работы с горячей водой, давлением и химическими составами выполняет подготовленный персонал по технологической карте.
Как понять, что теплообменник пора промывать
Промывка может потребоваться, если при сопоставимых условиях работы:
-
Снизилась передаваемая тепловая мощность. При прежних температурах на входе и расходах аппарат не обеспечивает требуемый нагрев.
-
Увеличился перепад давления на одной из сторон. Сравнение выполняют при одинаковом расходе и сопоставимой температуре воды.
-
Уменьшился расход через аппарат. При этом проверяют насос, арматуру и фильтры, которые также могут ограничивать циркуляцию.
-
Показатели постепенно ухудшаются. Например, после прошлой очистки аппарат обеспечивал нужный режим, а затем его характеристики начали отклоняться.
Один признак ещё не доказывает загрязнение пластин. Аналогичную картину могут давать забитый фильтр, неполное открытие клапана, воздух, неисправность насоса или изменение нагрузки.
Поэтому обслуживание начинают с диагностики. Если причина находится перед теплообменником или в автоматике, химическая промывка её не устранит.
Что измерить до начала работ
Для оценки состояния нужны данные по обеим сторонам теплообменника:
-
Температура воды на входе и выходе котловой стороны.
-
Температура воды на входе и выходе сетевой стороны.
-
Расход воды через каждую сторону, если предусмотрен достоверный учёт.
-
Давление перед аппаратом и после него на каждой стороне.
-
Режим насосов, положение регулирующих клапанов и текущая нагрузка.
Перепад давления на стороне теплообменника — это разность давления между её входом и выходом. Давления котлового и сетевого контуров между собой для этой цели не вычитают.
Показания фиксируют при установившемся режиме и сопоставляют с расчётным листом аппарата либо с результатами его работы после предыдущего обслуживания. Без исходных измерений будет трудно подтвердить эффект очистки.
Безразборная или разборная промывка: что выбрать

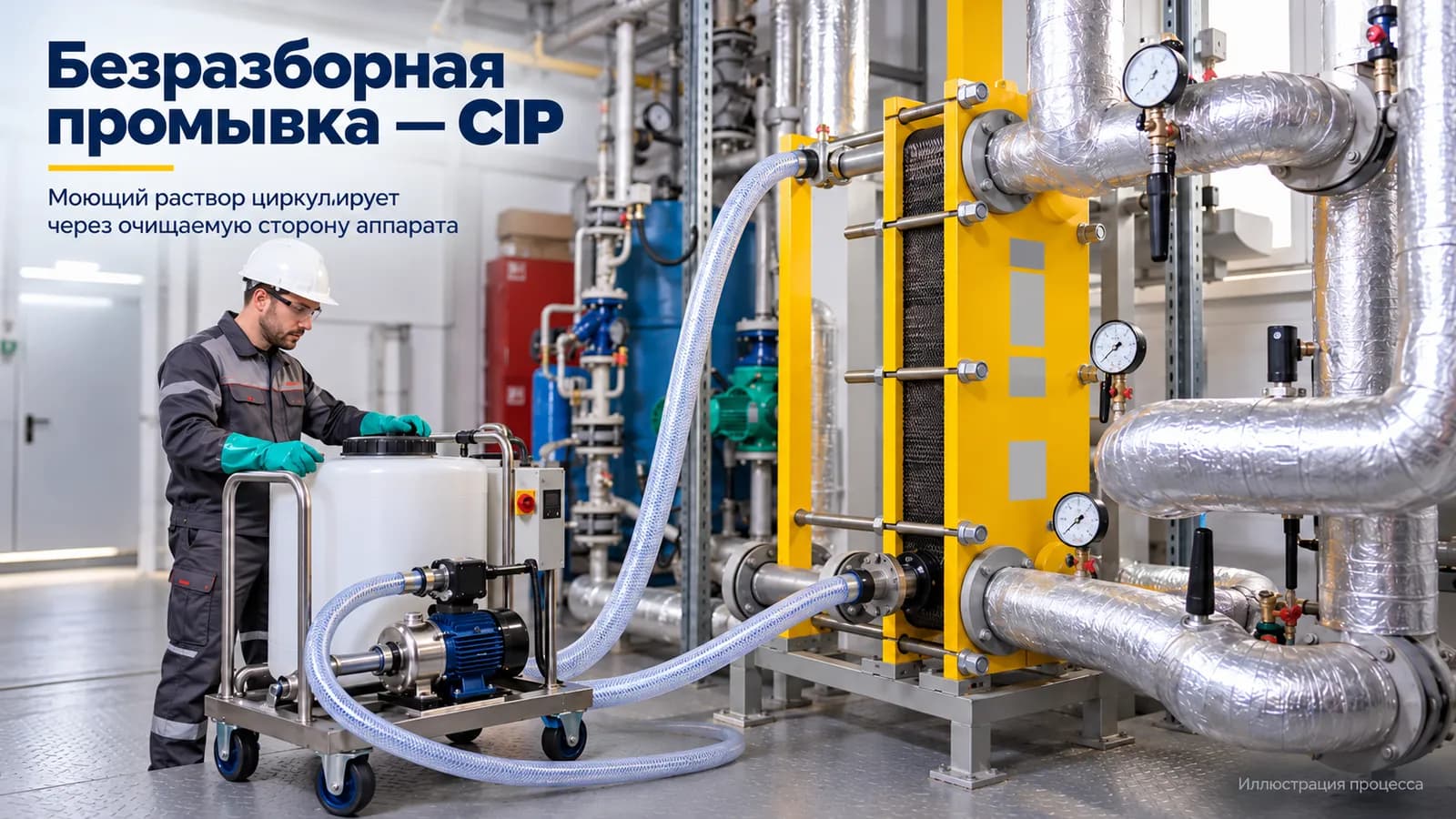

Безразборная промывка — CIP
CIP означает очистку на месте без вскрытия пакета пластин. К изолированной стороне аппарата подключают промывочную установку, которая обеспечивает циркуляцию подходящего раствора.
Этот способ применяют, когда отложения растворяются выбранным составом и через загрязнённые каналы можно обеспечить необходимую циркуляцию.
Преимущество — пакет пластин остаётся собранным. Но CIP не позволяет осмотреть каждую пластину и не решает все виды засорения.
Разборная очистка
Аппарат открывают, проверяют состояние пластин и уплотнений, удаляют отложения и собирают пакет обратно.
Разборка может потребоваться при сильном засорении, нерастворимом мусоре, недостаточном результате CIP или необходимости дефектации и замены уплотнений.
Объём работ определяют заранее: после вскрытия могут обнаружиться дефекты, для устранения которых нужны запасные части. Особенно важно учесть это, если остановка теплообменника ограничивает теплоснабжение объекта.
Чем промывать пластинчатый теплообменник
Реагент подбирают по характеру отложений и совместимости с материалами.
-
Карбонатная накипь. Применяют подходящие кислотные составы для удаления минеральных отложений.
-
Продукты коррозии. Подбирают средство, рассчитанное на соответствующие оксиды и материал пластин.
-
Масляные и органические загрязнения. Могут потребоваться щелочные или специальные моющие составы.
-
Песок, окалина и другой нерастворимый мусор. Может потребоваться механическое удаление с разборкой аппарата.
Перед выбором проверяют материал пластин, марку уплотнений, совместимость клея — если он используется, а также материалов промывочного насоса, шлангов и арматуры.
Соляную кислоту нельзя применять для очистки пластин из нержавеющей стали: такое ограничение прямо содержится в руководствах производителей. Бытовые средства для сантехники также нельзя выбирать без подтверждённой совместимости.
В технологической карте должны быть указаны:
-
Наименование реагента и рабочая концентрация.
-
Температура раствора.
-
Допустимые расход и давление при циркуляции.
-
Продолжительность обработки и способ контроля активности раствора.
-
Условия завершения очистки и окончательной водной промывки.
Универсального режима «одна концентрация на два часа для любого теплообменника» нет. Режим согласуют с требованиями изготовителя аппарата и документацией на конкретный реагент.

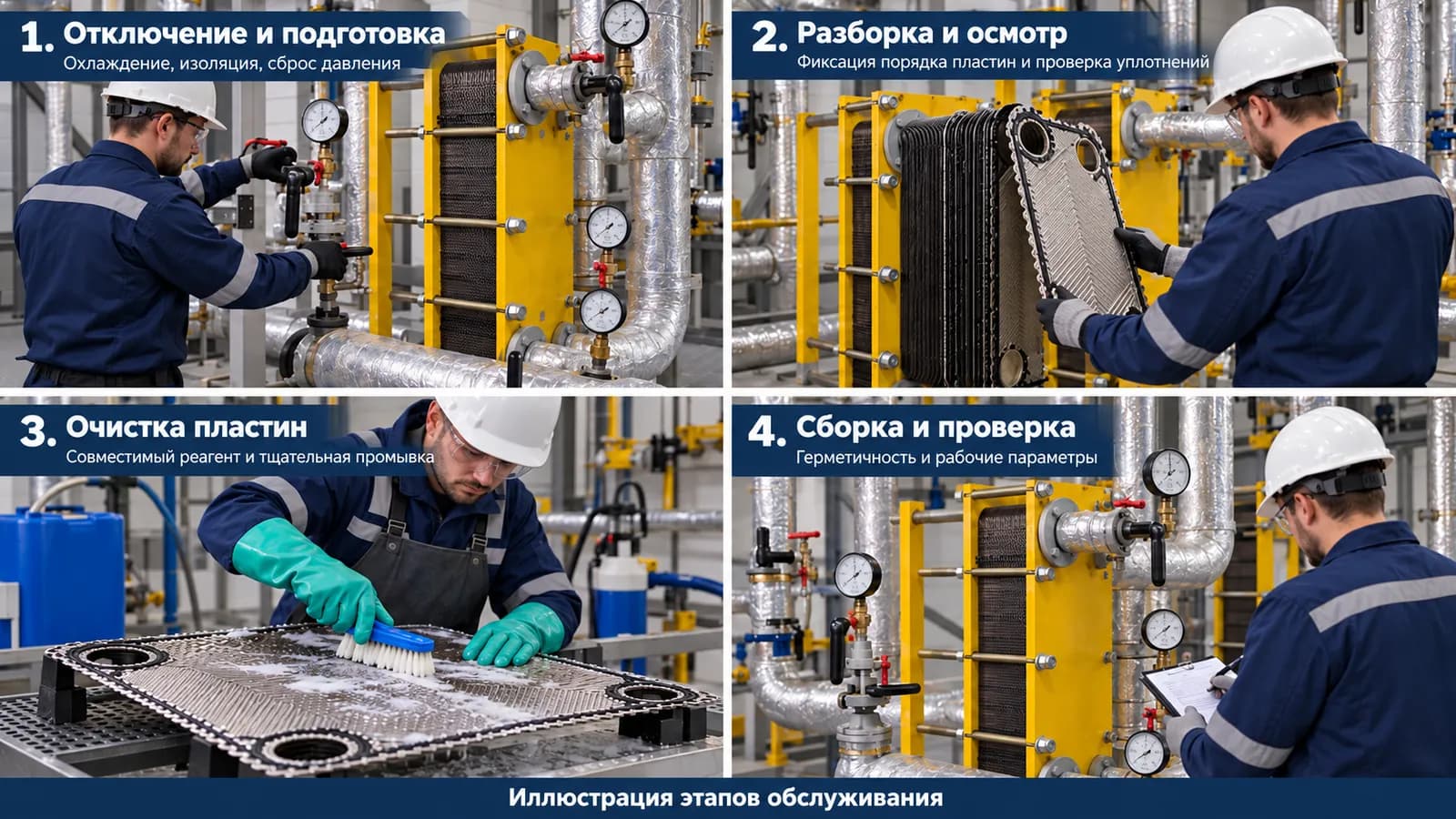

Как выполняют безразборную промывку теплообменника
1. Готовят схему работ и остановку
Определяют, какую сторону нужно очищать, где подключить установку и как исключить попадание реагента в систему отопления.
При наличии резервного теплообменника проверяют возможность перевести на него требуемую нагрузку. Само наличие второго аппарата ещё не означает, что он рассчитан на весь текущий расход и тепловую мощность.
До остановки фиксируют исходные параметры и готовят ёмкости, промывочную установку, совместимые шланги и необходимые средства защиты.
2. Изолируют аппарат
Теплообменник отключают от источников тепла и давления по обоим контурам, исключают случайное включение насосов и открытие арматуры.
Аппарат охлаждают, сбрасывают давление и дренируют предусмотренным способом. Перед разъединением соединений проверяют отсутствие остаточного давления. Одной команды «стоп» на диспетчерском экране недостаточно.
3. Подключают промывочную установку
К очищаемой стороне подключают подачу и возврат раствора. Проверяют надёжность соединений, герметичность и правильность маршрута циркуляции.
Реагент должен проходить через выбранные каналы аппарата. Возможные перетоки через байпасы и связь с рабочей системой исключают.
Направление потока и применение реверса определяют по инструкции изготовителя и схеме промывки.
4. Проводят химическую очистку
Раствор готовят и циркулируют по технологической карте. Во время работы контролируют его температуру, активность или концентрацию предусмотренным методом, расход, давление и герметичность соединений.
Учитывают возможность газовыделения при реакции с отложениями: промывочная установка должна обеспечивать предусмотренный изготовителем безопасный отвод газов.
Продолжительность обработки определяют по регламенту и результатам контроля. Потемнение раствора само по себе не подтверждает завершение очистки.
5. Удаляют реагент и промывают аппарат водой
Отработанный состав собирают в предназначенную для этого ёмкость. Нейтрализацию и дальнейшее обращение с раствором выполняют по документации на реагент и принятому на объекте порядку.
После химической обработки аппарат тщательно промывают водой допустимого качества. Если технология предусматривает нейтрализующую стадию, после неё также выполняют окончательную промывку.
Остатки состава контролируют предусмотренным методом: например, по pH, электропроводности или специальному показателю. Прозрачность воды не доказывает отсутствие реагента.
6. Проверяют аппарат и возвращают его в работу
Выполняют предусмотренную проверку герметичности, восстанавливают рабочую схему, заполняют контуры и удаляют воздух.
Запуск проводят по руководству изготовителя с плавным изменением расхода и температуры. После выхода на установившийся режим повторяют измерения.
Как выполняют разборную очистку пластин
Подготовка и безопасное отключение остаются такими же. Далее работа включает несколько этапов.
-
Фиксируют комплектность и расположение пластин. Сохраняют последовательность, ориентацию и сведения о специальных пластинах. Замеряют фактический размер стянутого пакета и проверяют документацию.
-
Открывают аппарат по инструкции. Учитывают острые кромки и массу деталей, обеспечивают место для безопасной работы.
-
Осматривают пластины и уплотнения. Проверяют коррозию, деформации, повреждения, состояние канавок и прокладок. При необходимости выполняют дополнительную дефектацию.
-
Очищают пластины. Используют разрешённый химический состав и неметаллическую щётку подходящей жёсткости. Не допускают повреждения гофрированной поверхности. При химической очистке порядок снятия уплотнений определяют по руководству изготовителя.
-
Промывают и повторно осматривают детали. Удаляют остатки средства, проверяют состояние очищенных поверхностей и заменяют непригодные элементы.
-
Собирают пакет по документации. Соблюдают порядок пластин, положение уплотнений, последовательность стяжки и предусмотренный размер пакета.
Размер стянутого пакета часто обозначают буквой A. Его допустимое значение берут из документации конкретного аппарата с учётом числа и типа пластин. Копировать размер соседнего теплообменника или стягивать пакет «до прекращения течи» без проверки допустимых значений нельзя.
После сборки выполняют предусмотренные изготовителем проверки и испытания. Учитывают допустимое давление каждой стороны и допустимую разность давлений между сторонами.
Как проверить результат промывки
Результат оценивают по нескольким показателям:
-
Нет наружных утечек и признаков перетока между контурами.
-
Восстановлена требуемая теплопередача при сопоставимых входных температурах и расходах.
-
Гидравлическое сопротивление соответствует ожидаемому режиму.
-
После запуска аппарат работает устойчиво, без необъяснимых отклонений параметров.
Условный пример
До очистки при расходе 40 м³/ч перепад давления на сетевой стороне составлял 55 кПа. После очистки при том же расходе и сопоставимой температуре — 30 кПа. Одновременно восстановился требуемый температурный режим при прежней нагрузке.
Такая совокупность данных подтверждает улучшение работы аппарата.
Если же после обслуживания расход снизился с 40 до 25 м³/ч, одно уменьшение перепада давления не доказывает качество очистки. Сначала нужно привести результаты к сопоставимым условиям.
Что должно быть в акте промывки
Заказчику полезно получить документ, в котором указаны:
-
Модель и заводской номер теплообменника, очищенные стороны.
-
Причина обслуживания и исходные измерения.
-
Способ очистки, реагент и фактический режим обработки.
-
Обнаруженные дефекты и заменённые детали.
-
Результаты удаления остатков реагента и проверки герметичности.
-
Параметры после запуска с указанием условий измерения.
-
Рекомендации по дальнейшей эксплуатации.
При разборной очистке полезно приложить фотографии состояния пластин до и после работ. Измерения после запуска позволяют оценить восстановление рабочих характеристик.
Порядок согласования таких работ и подтверждения результата можно закрепить в договоре на обслуживание газовой котельной.
Частые вопросы
Можно ли промыть теплообменник лимонной кислотой?
Допустимость состава проверяют для конкретных пластин, уплотнений и отложений. Само название кислоты не определяет безопасные концентрацию, температуру и продолжительность обработки. Для промышленного аппарата используют согласованную технологию и документированный реагент.
Можно ли мыть пластины аппаратом высокого давления?
Только если это допускает руководство конкретного теплообменника, с соблюдением его ограничений. Слишком интенсивная струя может повредить пластины и уплотнения. В некоторых руководствах предусмотрены щётка и подача воды под низким давлением.
Металлические щётки, абразивные круги и другие инструменты, повреждающие поверхность пластин, применять нельзя.
Как часто нужна промывка теплообменника котельной?
Плановые сроки определяют по требованиям изготовителя, регламенту эксплуатации и условиям работы. Необходимость внеплановой очистки оценивают по динамике теплопередачи, расхода и перепада давления.
Если загрязнение быстро возвращается, проверяют его источник: качество воды, подпитку, фильтрацию и состояние системы.
Что делать, если после промывки появилась течь?
Аппарат выводят из работы и устанавливают причину. Проверяют уплотнения, состояние пластин, правильность сборки и размер пакета. Промывка не устраняет трещины, коррозионные повреждения и износ прокладок.
Подтягивать пакет под давлением или на горячем аппарате нельзя.
Как уменьшить повторное загрязнение
Защита теплообменника начинается с качества воды и состояния обоих контуров.
Следует контролировать водоподготовку, обслуживать фильтры, учитывать последствия ремонтных работ и следить за расходом подпиточной воды. Постоянное поступление свежей неподготовленной воды может поддерживать образование отложений и коррозию.
Подробнее — в материалах о водоподготовке в водогрейной котельной и причинах частой подпитки.
Для согласования обслуживания подготовьте фотографию шильдика теплообменника, его расчётный лист, сведения о материалах, последние измерения и историю предыдущих очисток. Эти данные помогут выбрать способ работ, оценить остановку и подготовить необходимые материалы.
Заявку можно направить через страницу обслуживания котельных «Гольфстрим».
Технические источники
-
Alfa Laval: восстановление пластинчатых теплообменников (откроется в новой вкладке).
-
Alfa Laval: рекомендации по эксплуатации пластинчатых теплообменников (откроется в новой вкладке).
Конкретные параметры промывки, сборки и испытаний определяют по документации установленного теплообменника и используемого реагента.
