Насос в котельной начал гудеть после заполнения системы, затрещал при повышении температуры или стал передавать вибрацию на трубопровод. Первая мысль — износились подшипники и агрегат пора менять. Но похожие симптомы возникают при воздухе в контуре, недостаточном давлении на входе, загрязнении фильтра и неправильном режиме работы.
Если шумит циркуляционный насос, проверку начинают с условий его работы: давления на входе, температуры теплоносителя, расхода, положения арматуры и наличия воздуха. По одному звуку определить неисправность нельзя.
Разберём порядок проверки для насосов котлового и сетевого контуров водогрейной котельной.
Сначала определите, какой насос шумит

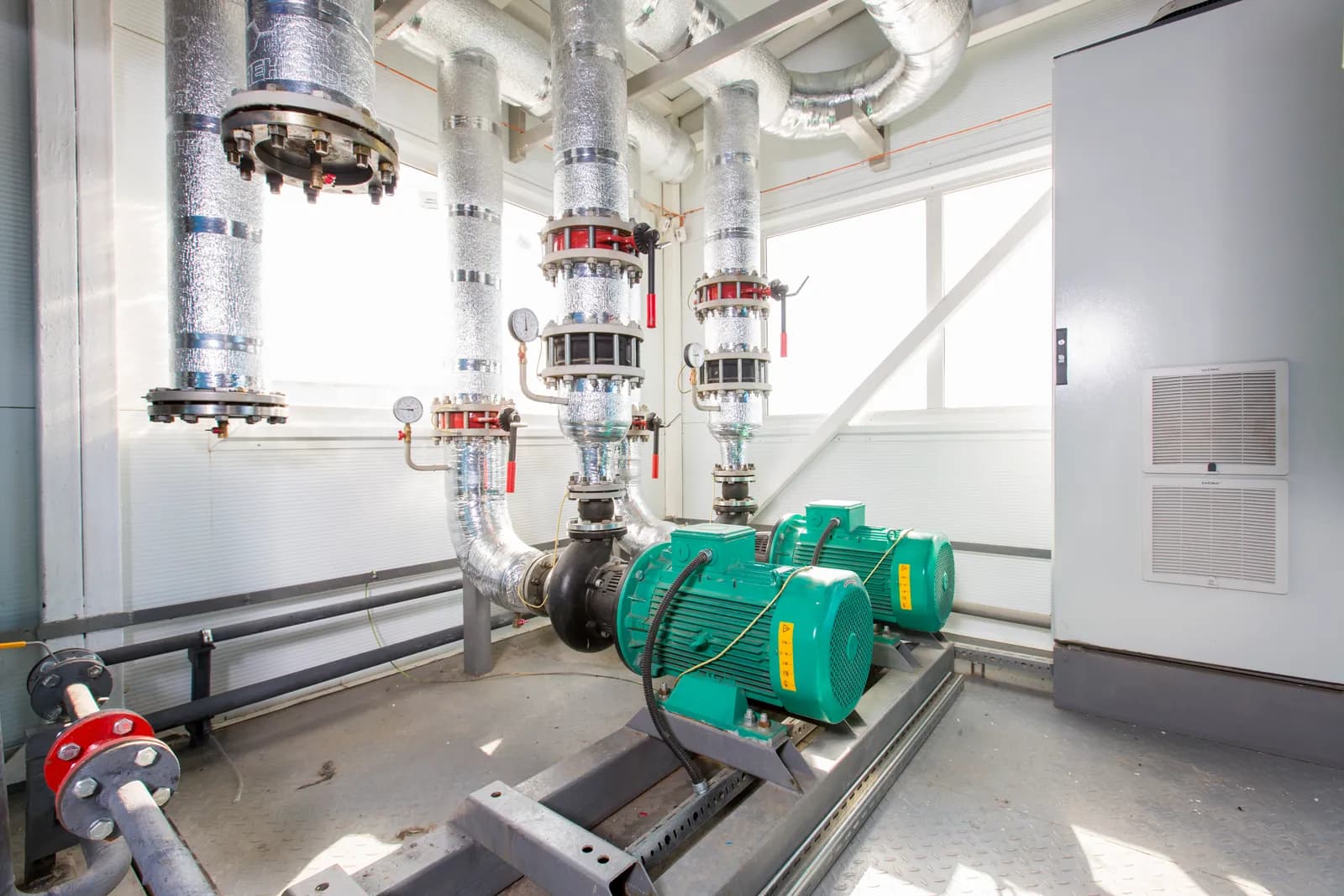

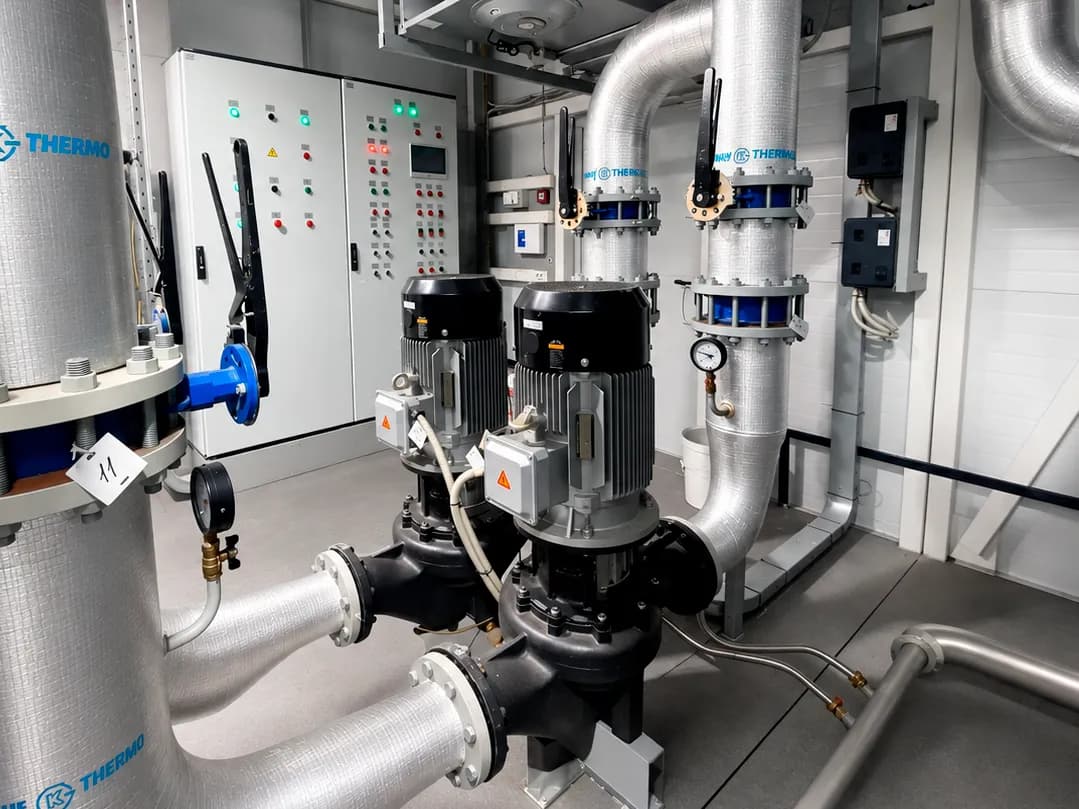

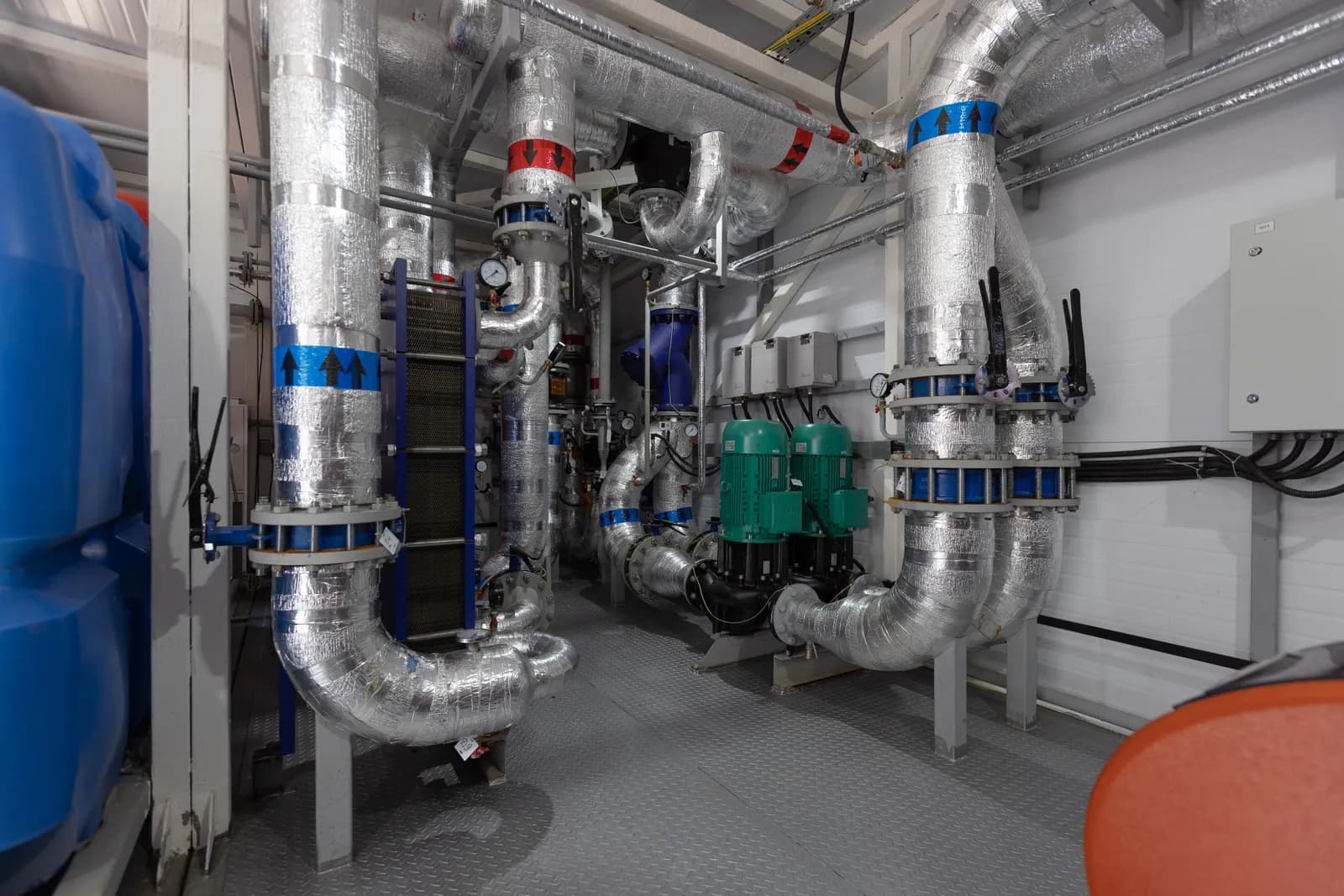

В блочно-модульной котельной несколько насосных групп могут работать одновременно. Шум передаётся по трубам, поэтому источник не всегда находится там, где его лучше слышно.
По технологической схеме установите назначение агрегата: котловой, сетевой, подпиточный или другой. Эта статья посвящена циркуляции теплоносителя; режим подпиточного насоса оценивают отдельно.
Запишите модель и исполнение. У насосов с мокрым ротором и агрегатов с отдельным электродвигателем различаются устройство, допустимый шум и порядок обслуживания. Инструкция к небольшому бытовому насосу не заменяет руководство на промышленный агрегат.
Когда нужна остановка, а не дальнейшая проверка на работающем оборудовании
Резкое усиление вибрации, металлический скрежет, дым или запах горелой изоляции, опасная утечка и повторное срабатывание защиты требуют действий по аварийной инструкции объекта.
Остановку выполняют в последовательности, предусмотренной для котельной. Нельзя оставлять работающий котёл без необходимой циркуляции. Переход на резерв также выполняют по установленному порядку, проверяя готовность резервного агрегата.
Разборка насоса, вскрытие фильтра и работы с электрооборудованием требуют подготовки: отключения с защитой от случайного пуска, изоляции нужного участка, охлаждения и снятия давления. Перед вскрытием проверяют, что давление действительно отсутствует. Электрические проверки выполняет квалифицированный персонал.
Почему насос в котельной шумит: пять направлений проверки
1. Воздух в насосе или трубопроводе
Бульканье, прерывистый шум и нестабильная циркуляция после слива и заполнения — повод проверить удаление воздуха.
Осматривают предусмотренные схемой воздухоотводчики и сепараторы, проверяют заполнение верхних участков контура. Если воздух появляется повторно, ищут источник его поступления и проверяют условия поддержания давления.
Воздух удаляют через штатные устройства по инструкции. Ослаблять фланцы и произвольные пробки горячего оборудования для этого нельзя.
2. Кавитация из-за недостаточного давления на входе
Кавитация возникает, когда в отдельных зонах насоса давление становится ниже давления насыщенного пара при текущей температуре жидкости. Образующиеся пузырьки пара затем схлопываются.
Возможные признаки — треск, звук перекатывающегося гравия, усиление вибрации и ухудшение подачи. Продолжительная работа в таком режиме способна повредить детали насоса.
Проверяют давление непосредственно перед насосом, температуру, расход и сопротивление входного участка. Значение на общем манометре котельной может не отражать условия у всасывающего патрубка.
При повышении температуры требования к давлению на входе меняются. Поэтому режим, который был приемлем на холодной воде, нельзя автоматически считать приемлемым после прогрева.
3. Завышенный напор или неподходящий режим регулирования
Шуметь может регулирующий клапан или другой участок, на котором возникает большой перепад давления.
Если свист усиливается при закрытии клапанов потребителей, проверяют настройки насосной группы, фактический расход и гидравлическую балансировку.
Снижение скорости иногда помогает устранить шум, но настройку выполняют с контролем требуемой циркуляции. Для котлового насоса особенно важно соблюдать условия изготовителя котла и проектную схему.
4. Загрязнение фильтра или проточной части
Засорённый фильтр перед насосом увеличивает сопротивление входного участка и может ухудшить условия всасывания.
Загрязнение рабочего колеса также способно снижать подачу и вызывать вибрацию. Повышение частоты вращения не устраняет засорение.
Проверку начинают с доступных измерений и осмотра. Необходимость вскрытия определяют после оценки давления, расхода и состояния фильтров.

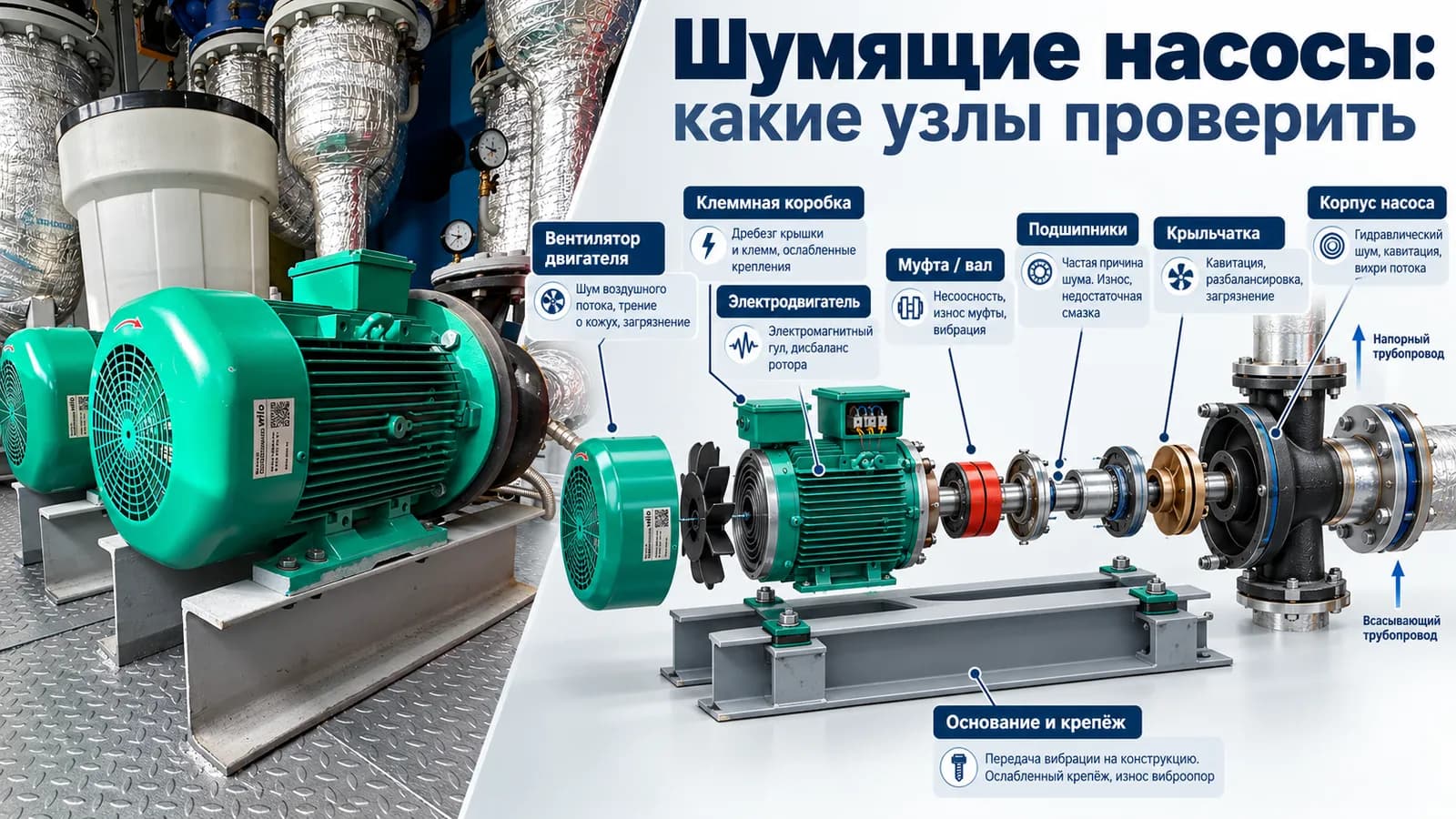

5. Механический износ или ошибки монтажа
Причиной вибрации могут быть повреждённые подшипники, задевание рабочего колеса, ослабленные крепления и нарушения центровки у агрегатов, для которых она предусмотрена.
Отдельно проверяют нагрузки от трубопроводов. Трубы и опоры не должны деформировать корпус насоса сверх допустимых изготовителем нагрузок.
Если шум появился после замены двигателя, ремонта обвязки или перемещения оборудования, эти работы включают в историю неисправности.
Порядок проверки: от исходных данных к причине
Шаг 1. Запишите, когда появляется шум
Для диагностики полезнее конкретное наблюдение, чем формулировка «насос постоянно гудит».
Зафиксируйте:
-
шум появился после ремонта, заполнения, переключения насосов или изменения настроек;
-
возникает на холодной системе или после прогрева;
-
усиливается при изменении скорости, нагрузки или положения регулирующих клапанов;
-
сопровождается падением расхода, изменением давления, утечкой или аварийным сообщением.
Если при штатном переключении рабочий и резервный насосы ведут себя одинаково, проверьте общие для них условия: давление, фильтр и режим контура. Это диагностическая подсказка, а не окончательный вывод.
Короткая видеозапись помогает передать характер звука сервисному специалисту, но не заменяет измерений.
Шаг 2. Снимите параметры работающего контура
Если состояние оборудования допускает проверку, запишите:
-
давление перед насосом и после него, с указанием точек измерения и единиц;
-
температуру теплоносителя;
-
расход по расходомеру, если он установлен;
-
частоту вращения или частоту преобразователя;
-
режим регулирования и установленное задание;
-
перепад давления на фильтре;
-
какие насосы работают одновременно и в каком положении находится арматура.
Сравнивайте данные с проектом, характеристиками насоса и ранее зафиксированным исправным режимом. Сопоставление имеет смысл при сравнимых условиях работы.
Шаг 3. Разделите давление на входе и перепад на насосе
Это разные параметры.
Давление на входе важно для оценки условий всасывания. Разность давлений между выходом и входом характеризует работу насоса, но сама по себе не подтверждает достаточный запас против кавитации.
Для расчётной проверки используют располагаемый кавитационный запас системы NPSH и требуемый запас насоса при фактической подаче, учитывая необходимый дополнительный запас. В расчёте применяют абсолютное давление и свойства теплоносителя при его рабочей температуре.
Универсальное правило «добавить давление до двух бар» для промышленной котельной не подходит. Допустимый режим определяют проект и документация оборудования.
Шаг 4. Проверьте входной участок и фильтр
Сверьте положение арматуры со схемой. Проверьте, нет ли непредусмотренного ограничения потока перед насосом.
Если предусмотрены точки измерения, оцените перепад на фильтре. Его сравнивают с документацией и состоянием чистого фильтра при сопоставимом расходе.
Условный пример: перед фильтром измерено 3,0 бар, после него — 2,5 бар. Перепад составляет 0,5 бар. Это результат измерения, а не универсальный порог загрязнения. Для вывода нужны расход, характеристики фильтра и исходный перепад.
После очистки параметры снимают повторно. Если одновременно существенно изменился расход, уменьшение перепада нельзя оценивать без учёта этого изменения.
Шаг 5. Проверьте заполнение и поддержание давления
Если давление нестабильно, выясните, как работает система подпитки и расширения, нет ли потерь теплоносителя.
Постоянная подпитка требует поиска причины. Подробный порядок разобран в статье «Почему котельная часто подпитывается».
Проверку настройки и подключения расширительных баков рассматриваем отдельно — в материале о расширительных баках в котельной.
Шаг 6. Оцените привод и механическое состояние
Если гидравлические причины не подтвердились, проверяют электродвигатель, крепления, подшипники, муфту при её наличии и проточную часть.
После электромонтажных работ проверяют соответствие направления вращения требованиям изготовителя. Сам факт вращения двигателя не подтверждает правильную работу насоса.
Температуру подшипников и вибрацию оценивают приборами и сопоставляют с допустимыми значениями для конкретного агрегата. Проверка рукой и универсальная оценка «ещё терпимо» для этого не подходят.
Что не стоит делать при шуме насоса
-
Сразу повышать скорость. Увеличение подачи может усилить недостаток давления на входе и шум.
-
Прикрывать всасывающую арматуру, чтобы стало тише. Это ухудшает условия на входе насоса.
-
Поднимать давление подпиткой без проверки допустимого режима. Нужно учитывать ограничения всех элементов контура.
-
Оставлять насос работать без жидкости или с недопустимо малым расходом. Это может привести к повреждению оборудования.
-
Многократно сбрасывать защиту без выяснения причины. Аварийный сигнал требует диагностики.
-
Менять насос без проверки обвязки. Новый агрегат окажется в тех же неблагоприятных условиях, если причина осталась в системе.
Как проверить результат ремонта или настройки
После работ оценивают не только громкость.
Проверяют восстановление требуемой циркуляции, давление на входе, рабочий режим насоса, отсутствие утечек, недопустимой вибрации и аварийных сообщений. Измерения выполняют при сопоставимой нагрузке.
В акте или журнале фиксируют:
-
выявленную причину и выполненные работы;
-
параметры до вмешательства и после него;
-
итоговые настройки насосной группы;
-
заменённые детали;
-
замечания и рекомендации для дальнейшей эксплуатации.
Частые вопросы
Насос гудит, но отопление работает. Можно оставить как есть?
Новый или усиливающийся шум требует проверки. Наличие тепла у потребителей не подтверждает нормальные условия работы насоса. Решение о дальнейшей эксплуатации принимают по результатам диагностики и инструкции объекта.
Насос стал тише на меньшей скорости. Значит, проблема решена?
Только если одновременно обеспечены требуемый расход, температурный режим и допустимые условия работы оборудования. Снижение шума само по себе этого не доказывает.
Можно ли определить кавитацию по звуку на видео?
По записи можно предположить причину. Для подтверждения нужны давление на входе, температура, фактическая подача и характеристики насоса.
Когда насос действительно нужно менять?
После установления дефекта и оценки ремонтопригодности либо при подтверждённом несоответствии насоса требуемому режиму. Решение принимают вместе с проверкой причин: иначе неисправность может повториться.
Какие данные подготовить для сервисной службы
Подготовьте фотографию шильдика, общий вид насосной группы, участок технологической схемы, описание момента появления шума, показания приборов и перечень последних работ.
