Почему котельная часто подпитывается: причины падения давления и потерь воды

Подпиточный насос стал включаться чаще. После подачи воды давление восстанавливается, но затем снова снижается. При этом котельная продолжает работать, а на полу может не быть ни одной лужи.

Частая подпитка котельной может быть связана с утечками, сбросом через предохранительные клапаны, нарушением работы расширительных баков или ошибками управления. Чтобы найти причину, нужно сопоставить фактический расход воды с изменениями давления, температуры и режимов оборудования.

В этой статье рассматриваем закрытые водяные контуры водогрейной котельной и системы отопления. Питание паровых котлов и открытые системы с отбором сетевой воды на горячее водоснабжение требуют другого водного баланса.

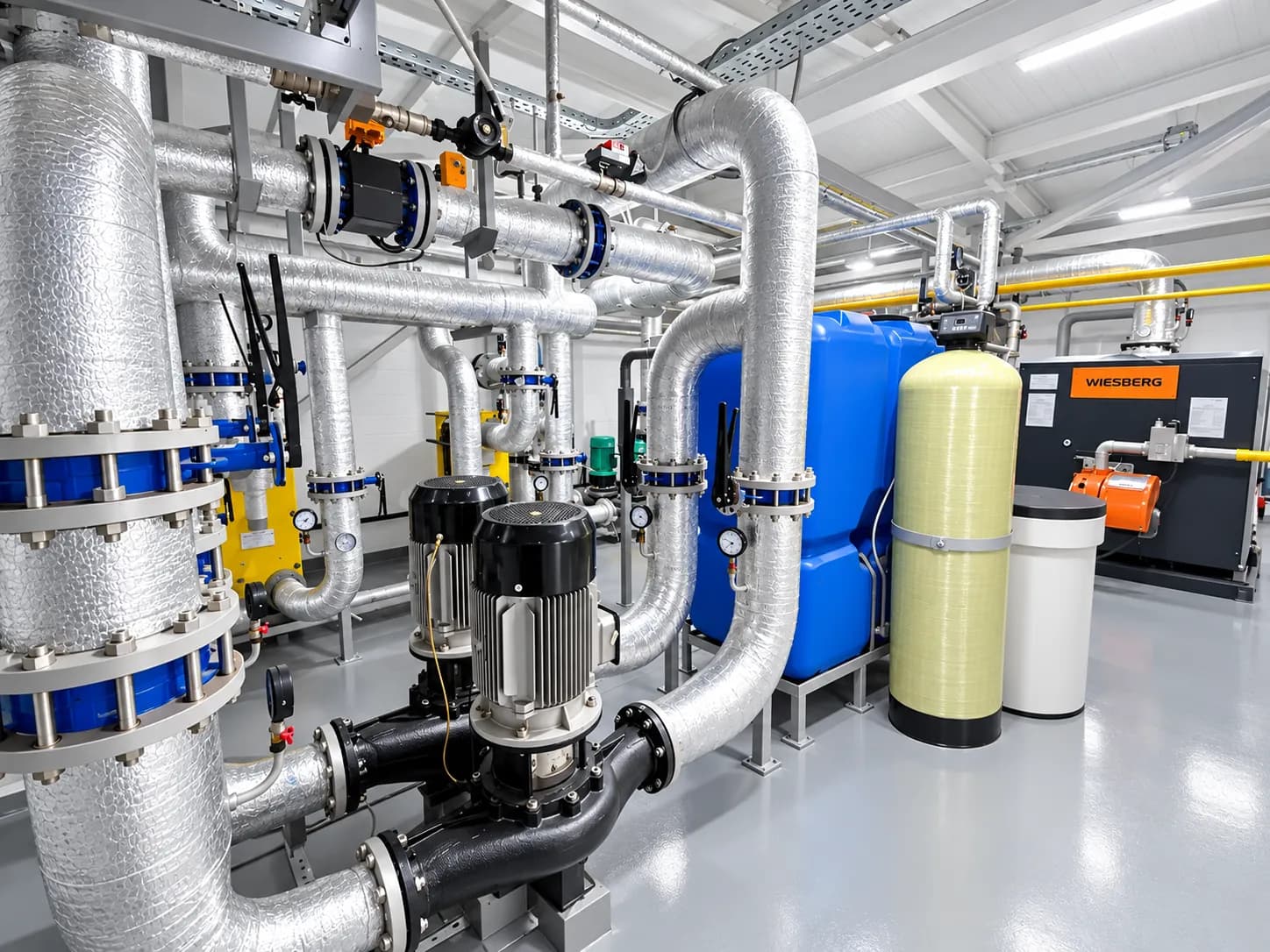

Зачем нужна подпитка котельной

Подпитка восполняет недостаток воды в контуре. В зависимости от схемы подготовленная вода поступает через регулирующий клапан либо подаётся насосами из накопительного бака. Автоматика управляет подачей по предусмотренным проектом сигналам.

В исправном закрытом контуре теплоноситель циркулирует между источником и потребителями тепла. Сам процесс отопления не требует постоянной замены этой воды.

Изменение объёма при нагреве и охлаждении компенсируют расширительные баки или другая предусмотренная система поддержания давления. Возврат воды из расширительного бака при охлаждении — это движение уже находящейся в системе воды.

Автоматическая подпитка может поддерживать нормальное давление даже при продолжающейся утечке. Поэтому одного показания манометра для оценки состояния системы недостаточно.

Частые включения насоса и большой расход воды — разные признаки

Сначала нужно установить, что изменилось: количество пусков, длительность работы насоса или объём поступающей воды.

• Насос часто включается на короткое время. Проверяют фактический расход, параметры управления и работу системы поддержания давления.

• Насос работает долго, но давление восстанавливается медленно. Проверяют как потери воды, так и способность узла подпитки обеспечить необходимую подачу.

• Расход воды вырос, а давление выглядит стабильным. Возможно, автоматика успевает компенсировать потери. Проверка герметичности всё равно нужна.

Время работы насоса само по себе не показывает объём подпитки. Фактическая подача зависит от рабочей точки насоса и состояния трубопроводов.

Также важно, где установлен водосчётчик. Прибор на общем вводе воды в котельную может учитывать хозяйственные нужды, промывки и регенерацию водоподготовки. Для анализа подпитки нужны показания соответствующей линии либо баланс с отдельным учётом остальных расходов.

В каком контуре падает давление

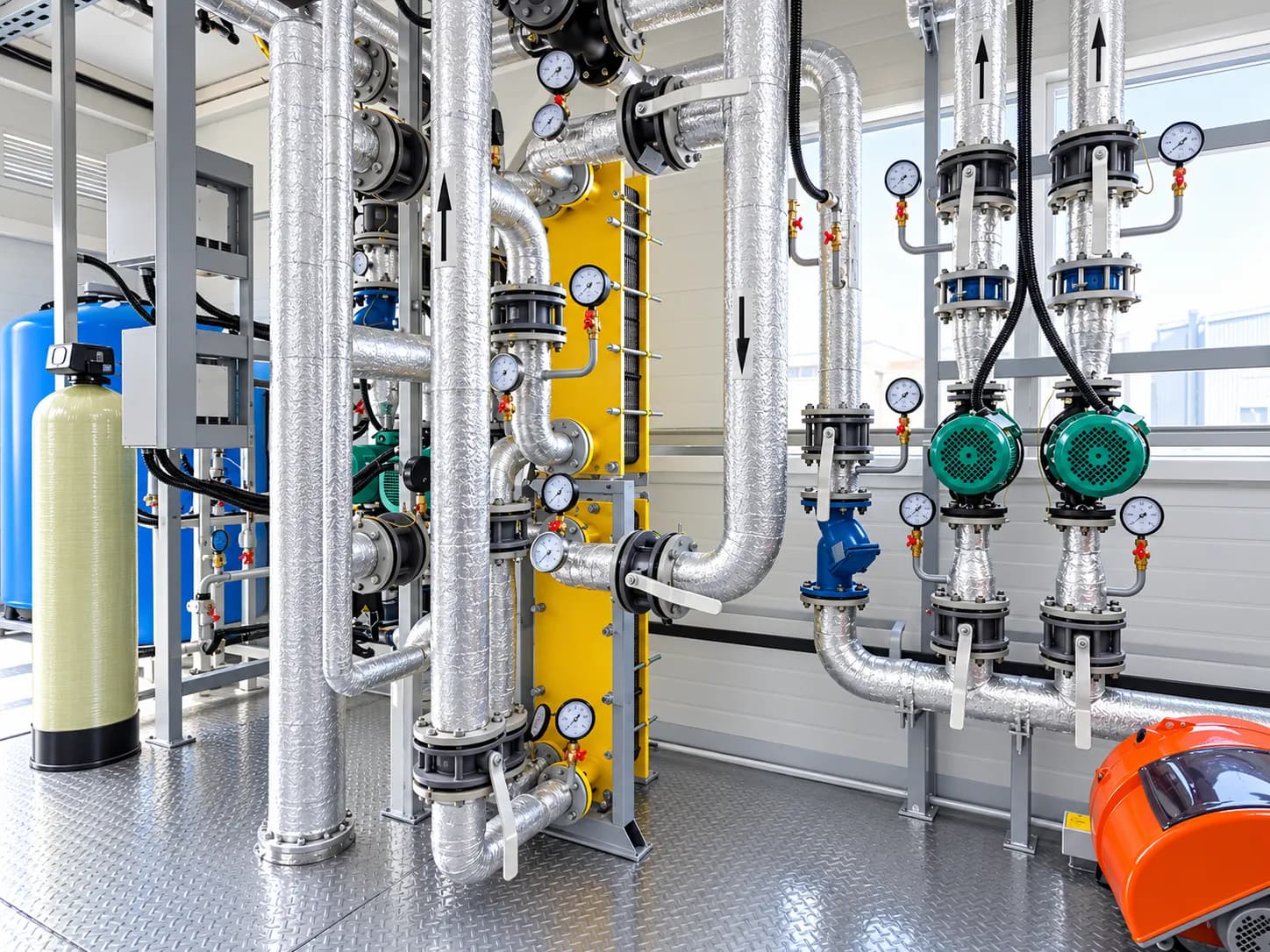

В БМК с разделительными теплообменниками котловой и сетевой контуры имеют самостоятельные водяные объёмы. При исправном теплообменнике вода между ними не перетекает.

• Котловой контур: проверяют котлы, обвязку, котловую сторону теплообменников и подключённое оборудование.

• Сетевой контур: проверяют сетевую сторону теплообменников, трубопроводы тепловой сети и гидравлически связанные системы потребителей.

• Общая линия подпитки: уточняют, в какой контур фактически поступает вода. Один общий счётчик не всегда позволяет определить место потери.

Неизменное давление в одном контуре не доказывает его герметичность, если подпитка работает автоматически. Сопоставляют давление и расход воды по каждому доступному каналу учёта.

Основные причины частой подпитки

1. Утечки в оборудовании, трубопроводах и у потребителей

Вода может уходить через соединения, уплотнения насосов, арматуру, воздухоотводчики, повреждённые поверхности оборудования или трубопроводы.

При осмотре обращают внимание на:

• капли, мокрые соединения и влажную теплоизоляцию;

• следы высохших потёков и отложений;

• воду в дренажах и приямках;

• изменения состояния трассы: локальное намокание грунта, промоины, поступление воды в тепловые камеры;

• утечки в подключённых зданиях и технологическом оборудовании.

Внешние признаки помогают выбрать участок для обследования, но сами по себе не подтверждают источник воды. Например, намокание грунта может быть связано с другой коммуникацией.

Отсутствие луж в помещении котельной не исключает утечку на теплотрассе или у потребителя.

2. Сброс воды через предохранительный клапан

Предохранительный клапан может открываться при недопустимом повышении давления. Если сброс отведён в дренаж, потерю воды легко пропустить при обычном обходе.

Характерная последовательность:

• при нагреве давление заметно повышается;

• клапан сбрасывает часть воды;

• после охлаждения давление снижается;

• включается подпитка;

• при следующем нагреве цикл повторяется.

Причиной может быть нарушение компенсации теплового расширения или избыточная подача подпиточной воды. Возможна и негерметичность самого клапана, например из-за загрязнения уплотняющих поверхностей.

Проверяют давление в момент сброса и состояние клапана. Перекрывать его отвод или повышать уставку ради прекращения потери воды нельзя.

3. Расширительный бак не компенсирует изменение объёма

Если бак неправильно настроен, повреждён или отсечён от контура, колебания давления при нагреве и охлаждении могут увеличиваться. Аналогичная проблема возможна при недостаточной полезной вместимости бака.

Для проверки нужны:

• объём и температурный режим соответствующего контура;

• параметры установленного бака;

• предварительное давление газа и давление заполнения;

• состояние мембраны;

• состояние присоединительной линии и положение арматуры.

Предварительное давление газа проверяют по инструкции изготовителя, при разгруженной водяной стороне. Показание на баке, соединённом с работающей системой под давлением, не заменяет такую проверку.

В котельных «Гольфстрим» применяются баки Flamco на котловых и сетевых контурах. Подробнее о подборе и настройке — в статье «Расширительные баки в котельной: подбор и настройка на примере Flamco».

4. Вода перетекает между контурами через повреждённый теплообменник

При нарушении герметичности разделяющих поверхностей вода может переходить с одной стороны теплообменника на другую. Направление перетока определяется перепадом давления в месте повреждения.

Снаружи аппарат при этом может оставаться сухим. Возможное сочетание признаков — потребность в подпитке с одной стороны и рост давления либо сброс воды с другой.

Это основание для проверки, а не готовый диагноз. Сервисная организация подтверждает герметичность теплообменника испытаниями по документации изготовителя.

5. Узел подпитки или автоматика работают неправильно

Причина может находиться в самом узле подпитки:

• датчик передаёт недостоверное давление;

• настройки контроллера не соответствуют принятому режиму;

• подпиточный клапан пропускает воду после команды на закрытие;

• обратный клапан не удерживает поток в предусмотренном направлении;

• насос, фильтр или линия подпитки ограничивают подачу.

Сервисный специалист сопоставляет сигнал датчика с контрольным измерением и проверяет выполнение команд автоматикой. Учитывают расположение точек измерения и режим циркуляционных насосов: давление в разных местах контура может различаться.

Изменение местного давления после переключения насоса само по себе ещё не означает потерю воды.

6. Систему недавно заполняли, ремонтировали или подключали новые участки

После заполнения и удаления воздуха может потребоваться дополнительная подача воды. На показания также влияют прогрев, охлаждение и изменение подключённого водяного объёма.

Такие события фиксируют в журнале. Если потребность в подпитке сохраняется или растёт после завершения работ и стабилизации режима, причину продолжают искать.

Постоянное падение давления нельзя объяснять «оставшимся воздухом» без проверки расхода воды и герметичности.

Чем опасна постоянная подпитка

Последствия зависят от качества поступающей воды, величины потерь и возможностей оборудования.

• Дополнительный приток растворённого кислорода. При недостаточной обработке воды он увеличивает риск коррозии.

• Поступление солей жёсткости. При нарушении водоподготовки возрастает риск образования отложений на поверхностях нагрева.

• Рост расходов. Увеличивается потребление воды и материалов для её обработки. При потере нагретого теплоносителя теряется и теплота.

• Нестабильность работы. Если потери превышают возможности подпитки, давление может выйти за допустимые пределы и вызвать остановку оборудования защитами.

Умягчение снижает жёсткость, но само по себе не удаляет растворённый кислород. Качество подпиточной воды оценивают по принятому водно-химическому режиму и требованиям установленного оборудования.

О совместной работе умягчения, химической обработки и подпитки читайте в материале «Водоподготовка в котельной: опыт проекта в Манжероке».

Как организовать поиск причины

Диагностику удобно вести в последовательности от наблюдений к проверке оборудования.

• Зафиксировать исходный режим. Записать давление и температуру, состав работающих котлов и насосов, показания счётчика подпитки. Отметить недавние ремонты, заполнения и переключения.

• Подтвердить расход. Определить, сколько воды поступило за выбранный период и какие потребители учитываются этим прибором.

• Сопоставить события. Посмотреть, когда возникает подпитка: после нагрева, охлаждения, переключения насоса, срабатывания клапана или независимо от них.

• Осмотреть доступные участки. Проверить оборудование, места соединений и предусмотренные точки контроля сбросов. Учесть состояние тепловой сети и сообщения потребителей.

• Передать данные для проверки. По выявленным признакам специалист выбирает порядок проверки баков, клапанов, приборов, теплообменников и герметичности участков.

Работы с разборкой оборудования, отключением участков и испытаниями выполняет подготовленный персонал по установленному порядку. Нельзя оставлять работающий контур без предусмотренной компенсации расширения и защит.

Если давление быстро падает, появляется значительная течь или срабатывает аварийная сигнализация, действуют по эксплуатационной инструкции объекта и вызывают обслуживающую организацию. Суточных наблюдений в такой ситуации не ждут.

Как посчитать фактический расход подпиточной воды

Для первичной оценки достаточно разности показаний исправного счётчика на линии подпитки.

Объём за период = конечное показание − начальное показание.

Рассмотрим условный пример:

• в начале суток: 124,800 м³;

• через 24 часа: 124,920 м³;

• подпитка за сутки: 0,120 м³, или 120 литров;

• средний расход: 120 / 24 = 5 литров в час.

Если такой суточный расход сохранится 30 дней, объём составит 3,6 м³.

Это пример расчёта, а не допустимая норма. Средние 5 литров в час также не означают непрерывную утечку именно с такой скоростью: вода могла поступить несколькими короткими циклами.

Отдельно учитывают заполнение после ремонта, подключение новых участков, отбор проб и зарегистрированные сливы. Вывод о необъяснённых потерях делают после сопоставления всех этих событий.

Для сравнения периодов желательно выбирать близкие температурные режимы и учитывать изменение запаса воды в расширительных устройствах.

Какие данные передать обслуживающей организации

Чтобы обращение содержало достаточно информации для диагностики, подготовьте:

• название объекта и указание контура, в котором возникла проблема;

• время появления признаков и сведения о последних работах;

• показания счётчика подпитки с датой и временем;

• давление и температуру в начале и конце наблюдения;

• количество пусков и длительность работы подпиточных насосов, если эти данные доступны;

• сведения о сбросах через предохранительные клапаны;

• фотографии потёков, влажных участков и показаний приборов;

• архив сигнализации и графики давления, температуры и работы насосов из диспетчеризации;

• данные о состоянии теплотрассы и обращения подключённых потребителей.

В сообщении полезнее указать «за 24 часа поступило 0,120 м³ воды, ремонтов и сливов не было», чем ограничиться формулировкой «котельная часто подпитывается».

Частые вопросы

Сколько подпиточной воды считается нормой?

Единого значения в литрах в сутки для всех котельных нет. Оценка зависит от схемы, объёма системы, режима эксплуатации и документированных расходов. Расчётная производительность подпиточных насосов не является разрешением постоянно терять такой объём воды.

Для действующего объекта важны требования его документации и изменение фактического расхода при сопоставимых условиях.

Давление нормальное, но расход воды растёт. Нужно ли искать утечку?

Да. Автоматическая подпитка может удерживать давление, одновременно восполняя потерянную воду. Стабильное показание манометра не исключает неисправность.

Можно ли просто поднять давление подпитки?

Уставку меняют по обоснованному решению с учётом проекта и характеристик оборудования. Повышение давления без диагностики может усилить утечки или вызвать сброс через предохранительные клапаны.
